手ブレ・はみ出しにさようなら！ 「ガイドテープ」＆「テンプレート」で始めるスムーズなスジ彫り!!

2026.08.29

プロモデラー「ノモケン」が教える工具、 マテリアルの使い方!! 【目盛り付きスジ彫り用ガイドテープ／ガイアノーツ、他】

＜　[前のページ]

ガイドテープの使い方

スジボリ用ガイドテープの使用時の画像

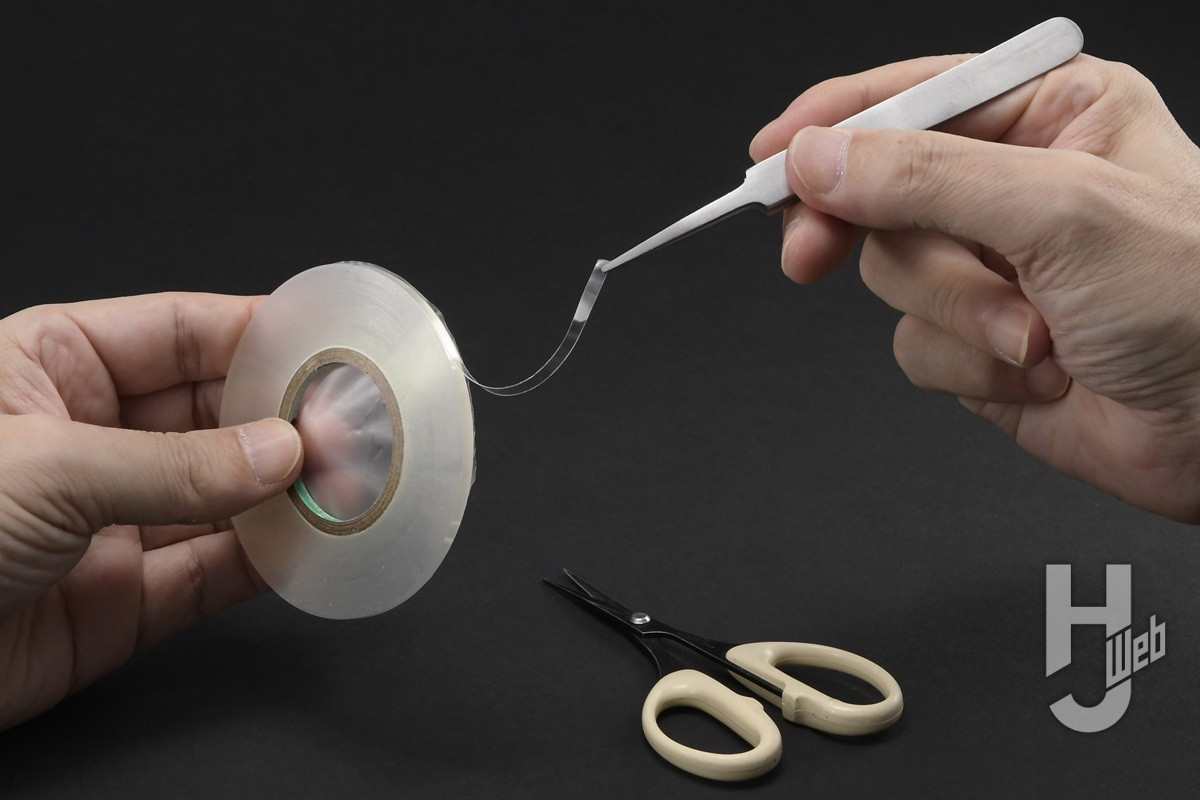

▲ガイドテープは適量を引き出してから、ハサミなどで切り分けます。なるべく粘着面には触れないようにし、テープが巻かれている側面にキズやホコリを付けないように扱います
スジボリ用ガイドテープの使用時の画像

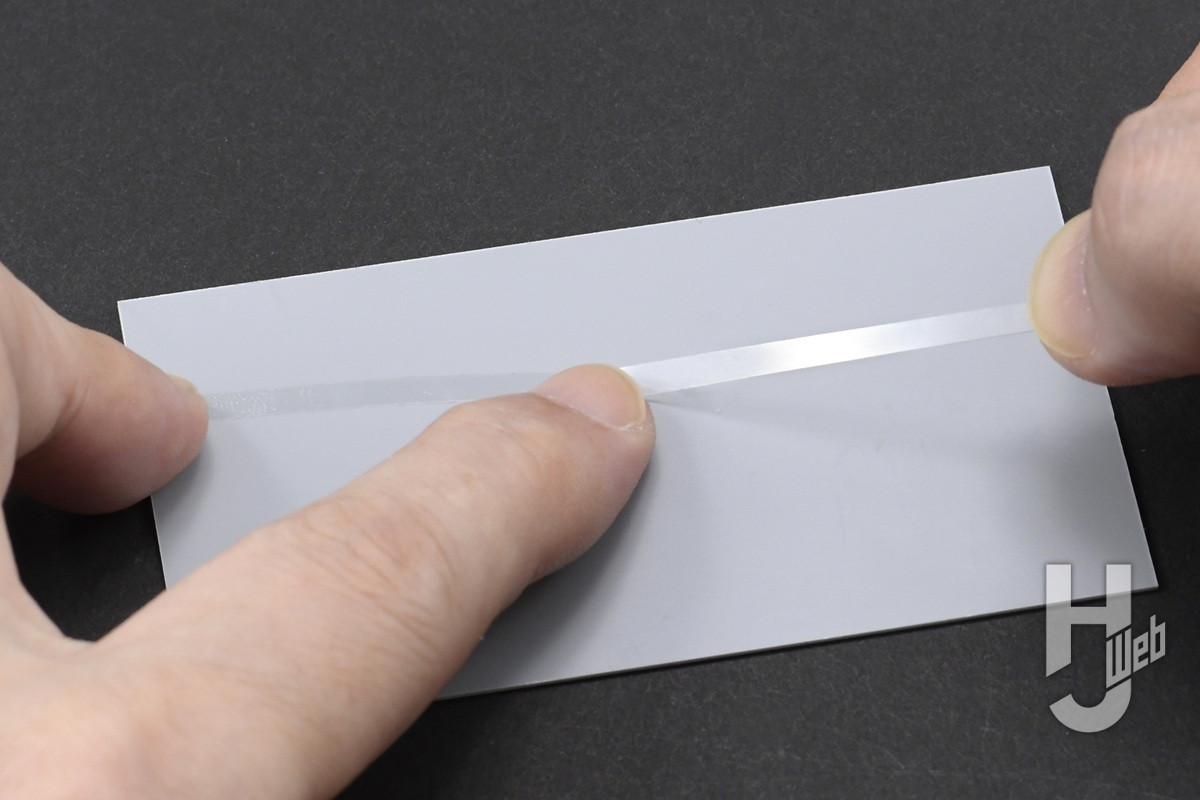

▲貼る際はテープがヨレないよう、少し引っ張り気味にして貼っていきます
スジボリ用ガイドテープの使用時の画像

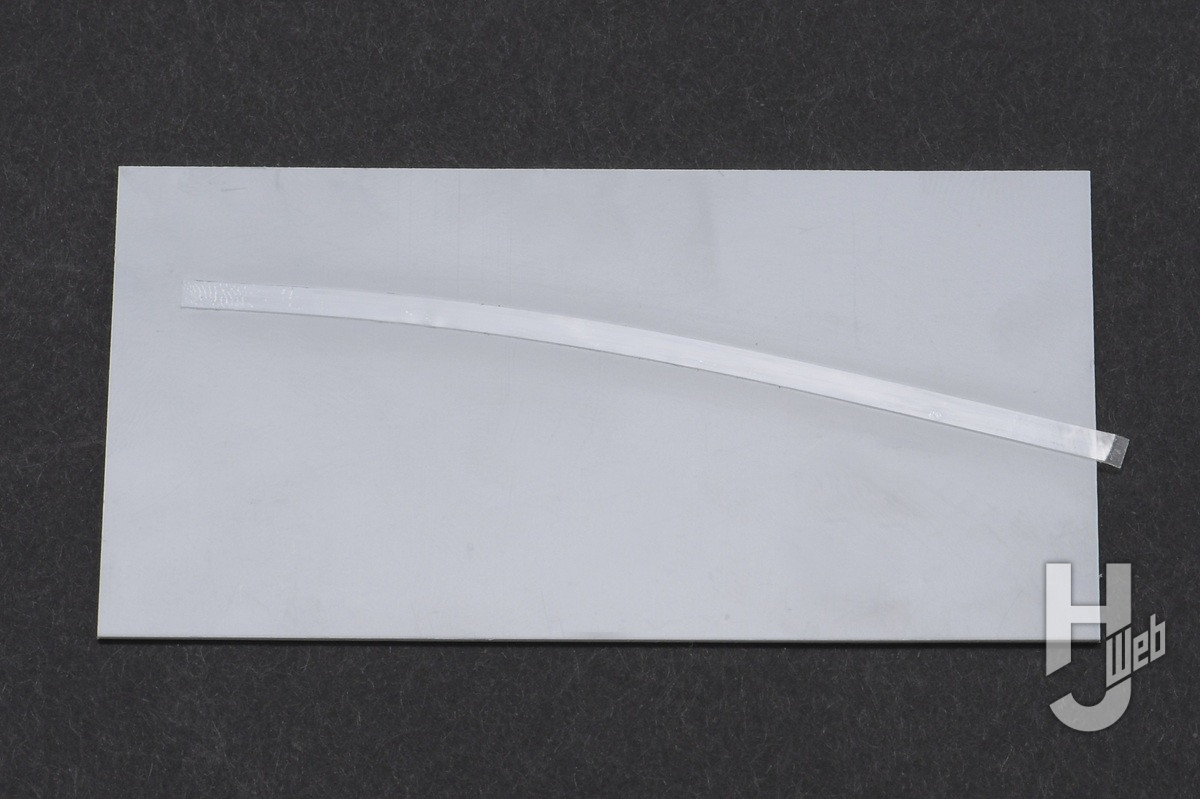

▲細いガイドテープはこのように緩いカーブに貼ることもできます。パーツに巻くように貼るのにも向いています
スジボリ用ガイドテープ ハードの使用時の画像

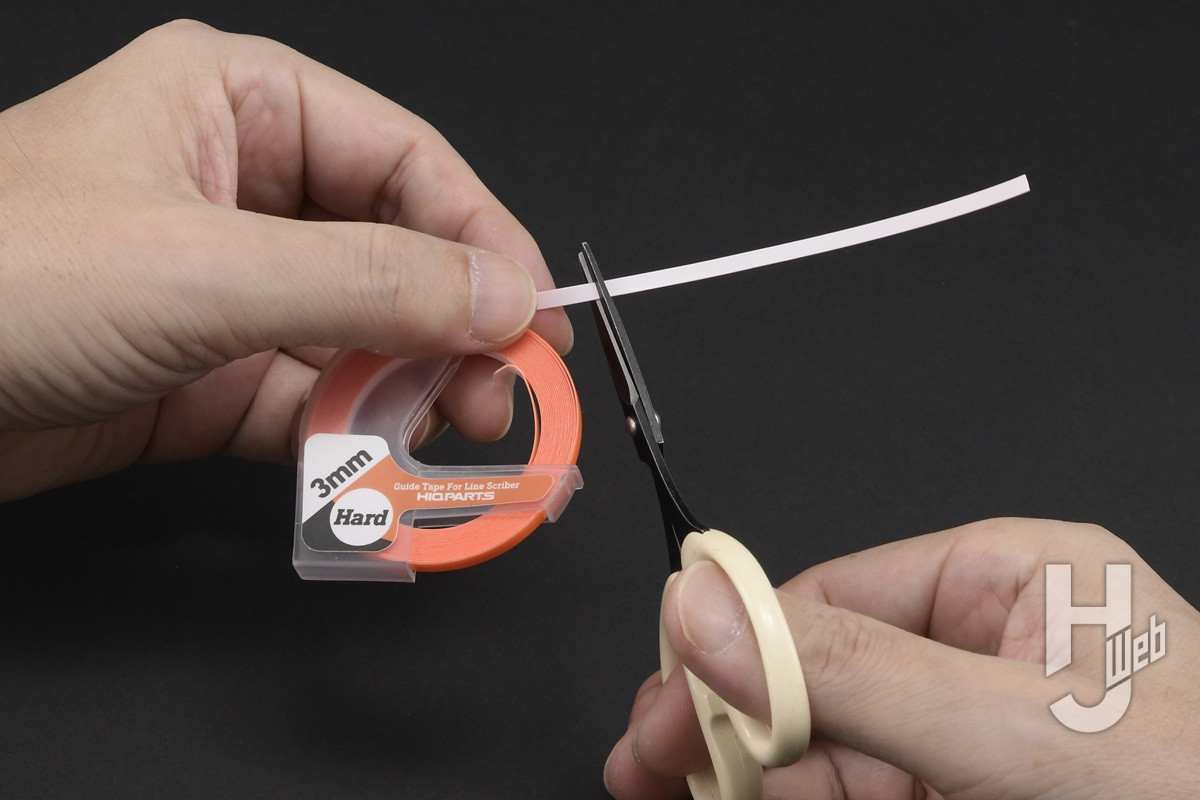

▲「ハード」タイプの使い方です。こちらも適量を引き出してからハサミで切ります
スジボリ用ガイドテープ ハードの使用時の画像
▲切り分けたら粘着面の裏紙を剥がします。この際は尖ったピンセットやナイフの先を利用すると良いでしょう
スジボリ用ガイドテープ ハードの使用時の画像

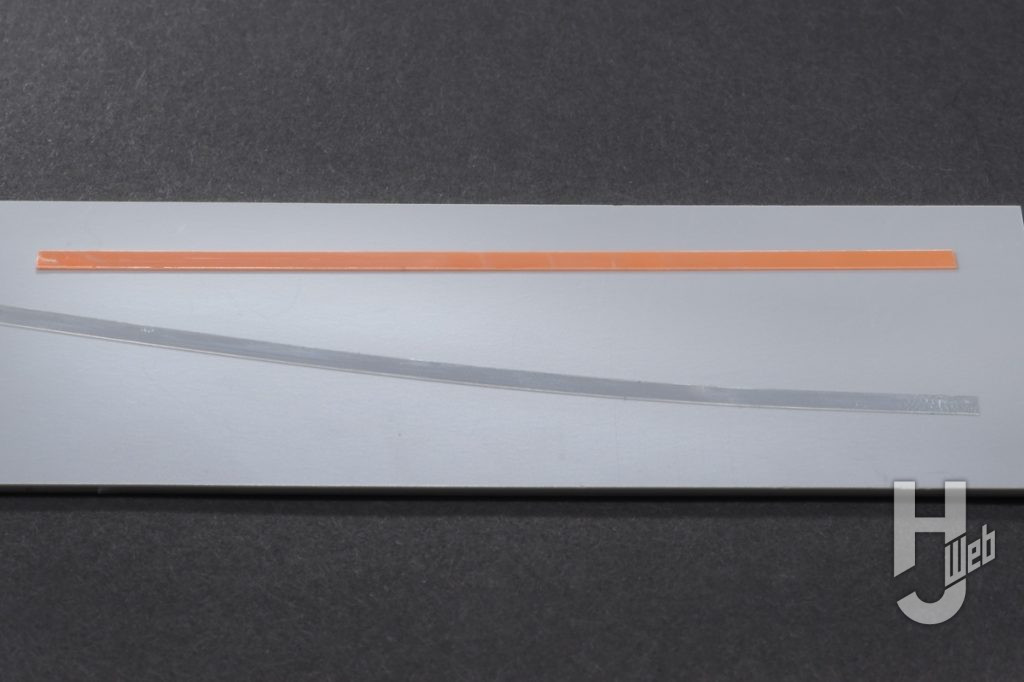

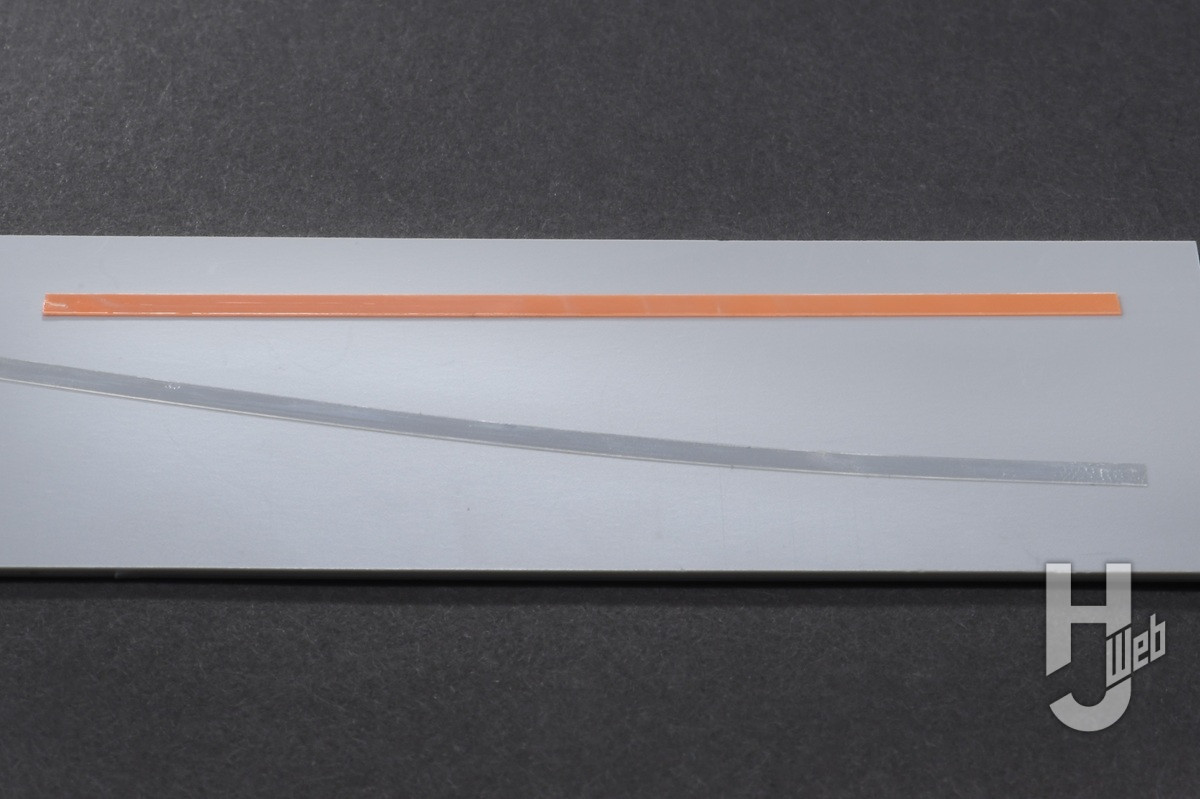

▲ガイドテープとハードタイプを貼った状態。テープのフチにみえる“厚み”がスジ彫り工具を沿わせるガイドになるわけです
スジボリ用ガイドテープ ハードの使用時の画像

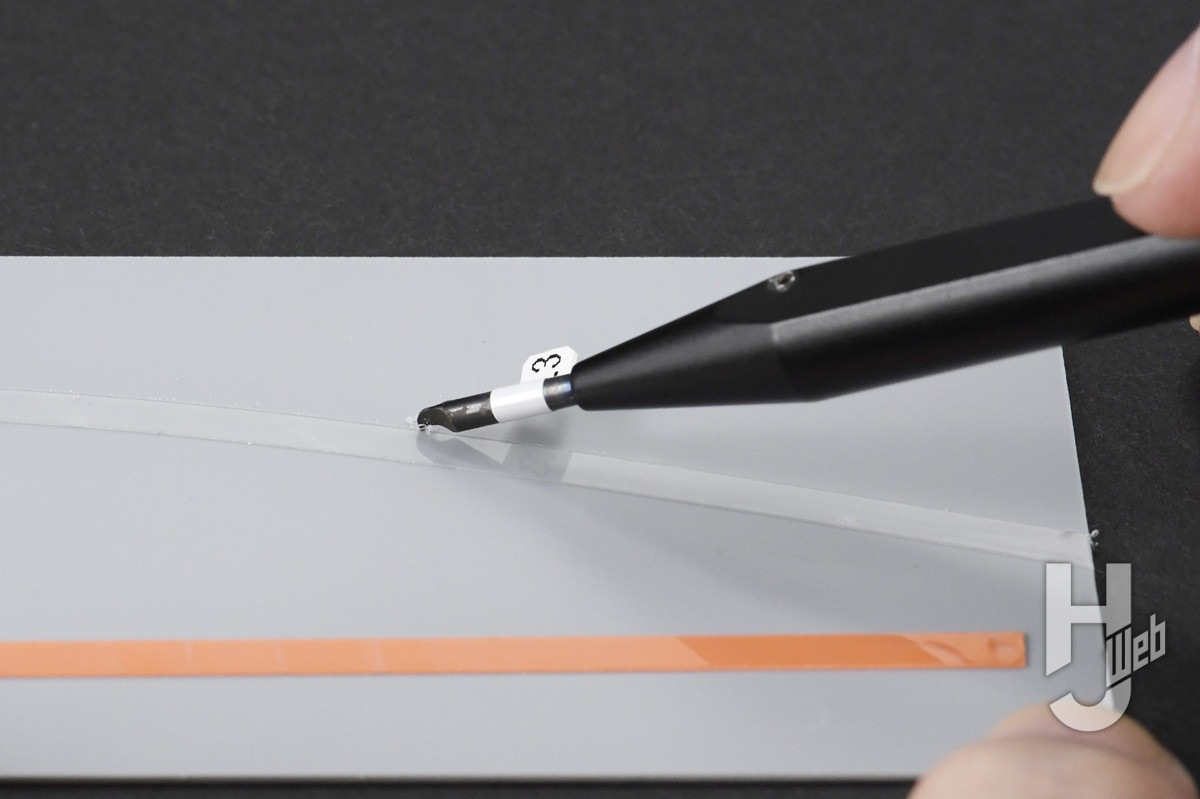

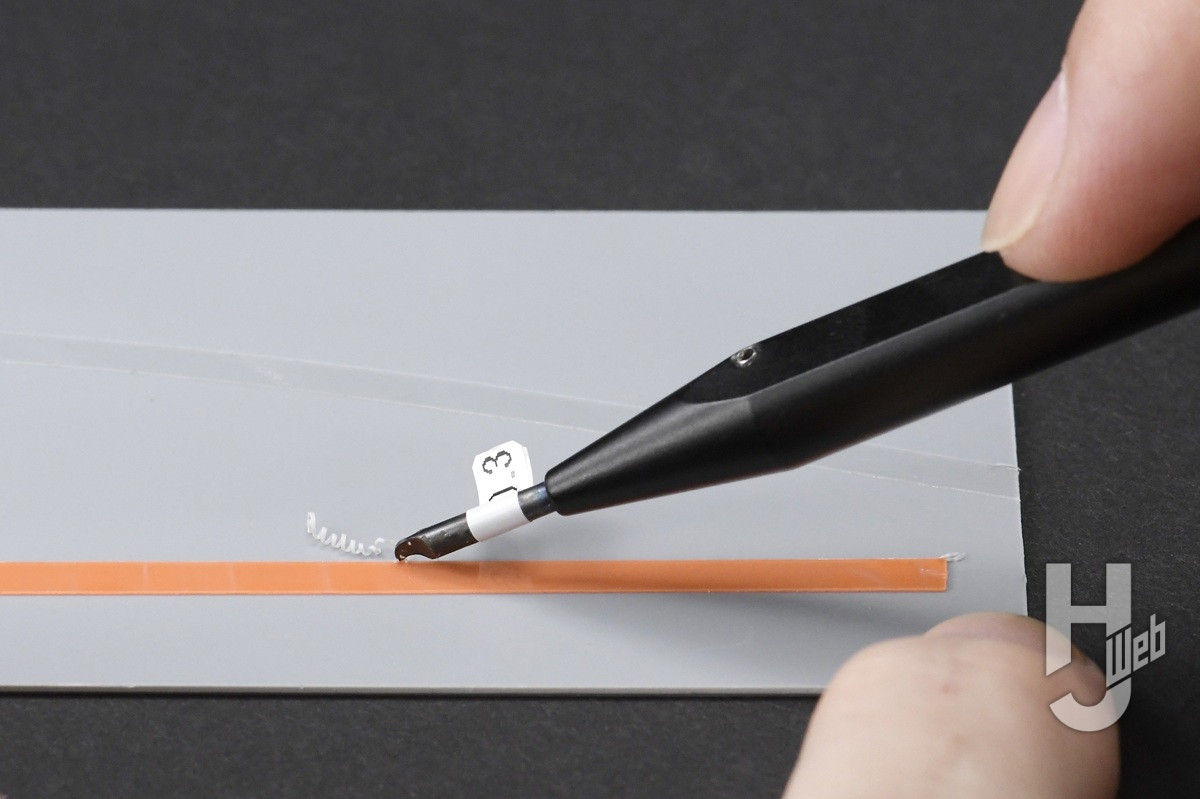

▲スジ彫り工具の刃先をテープのフチに沿わせつつ、引いて彫っていきます。彫るのも沿わせるのも軽い力でスムーズに動かすのがポイント。浅く彫るを数回繰り返します
スジボリ用ガイドテープ ハードの使用時の画像
▲ハードの方はテープに硬さや厚みがあり、より確かなガイドとして機能します
スジボリ用ガイドテープとスジボリ用ガイドテープ ハードの使用時の画像

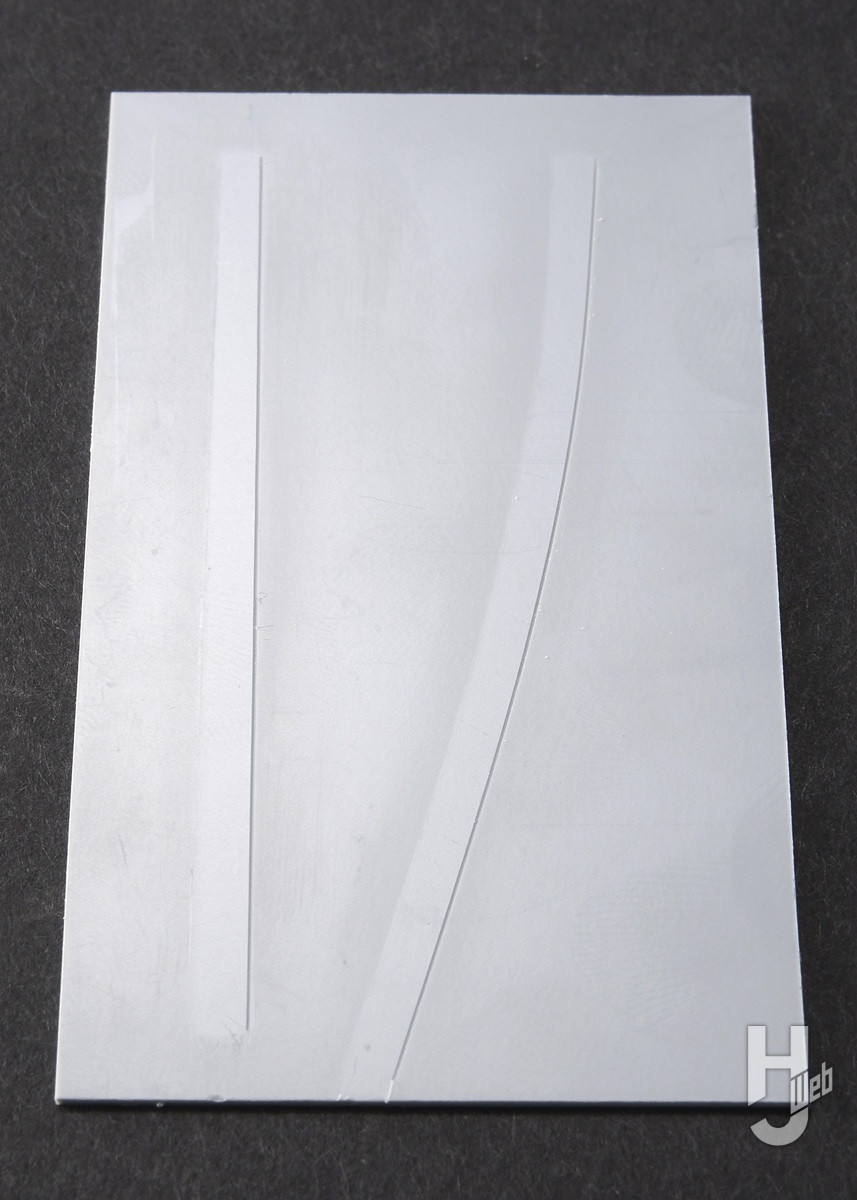

▲テープを剥がしたところ。ぞれぞれ歪みのないスジ彫りが行えて、ガイドテープの効果が確かめられます

「目盛り付き」テープの活用ポイント

目盛り付きスジ彫り用ガイドテープの使用時の画像

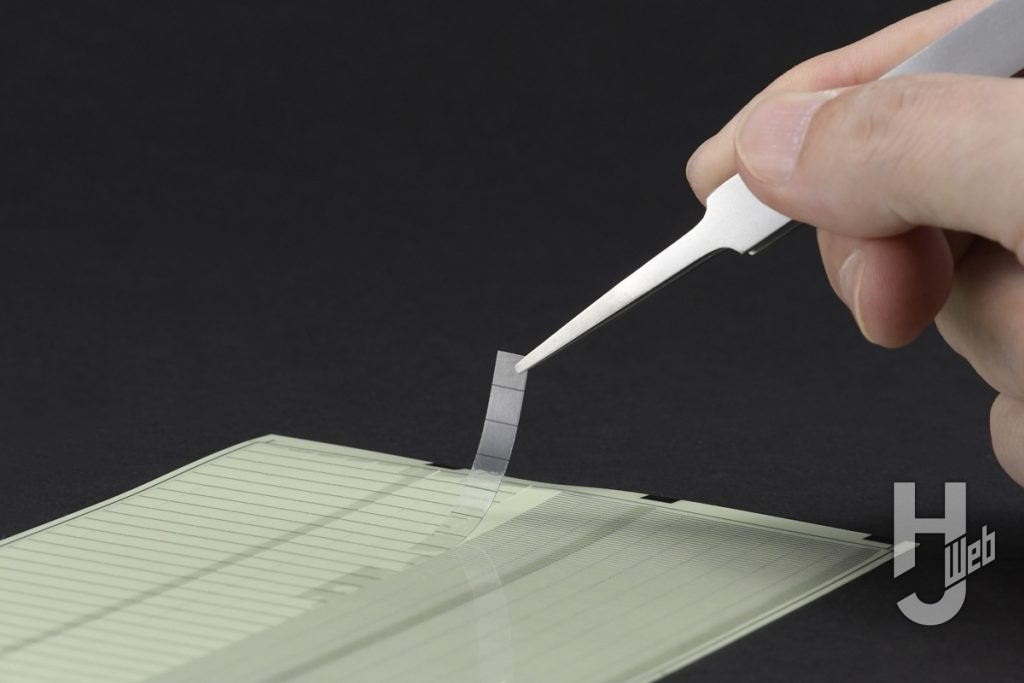

▲「目盛り付きスジ彫り用ガイドテープ」はシートに切れ目が入っていて、帯状に剥がして使います。貼る位置に合わせた適量な長さで切り分けます
目盛り付きスジ彫り用ガイドテープの使用時の画像

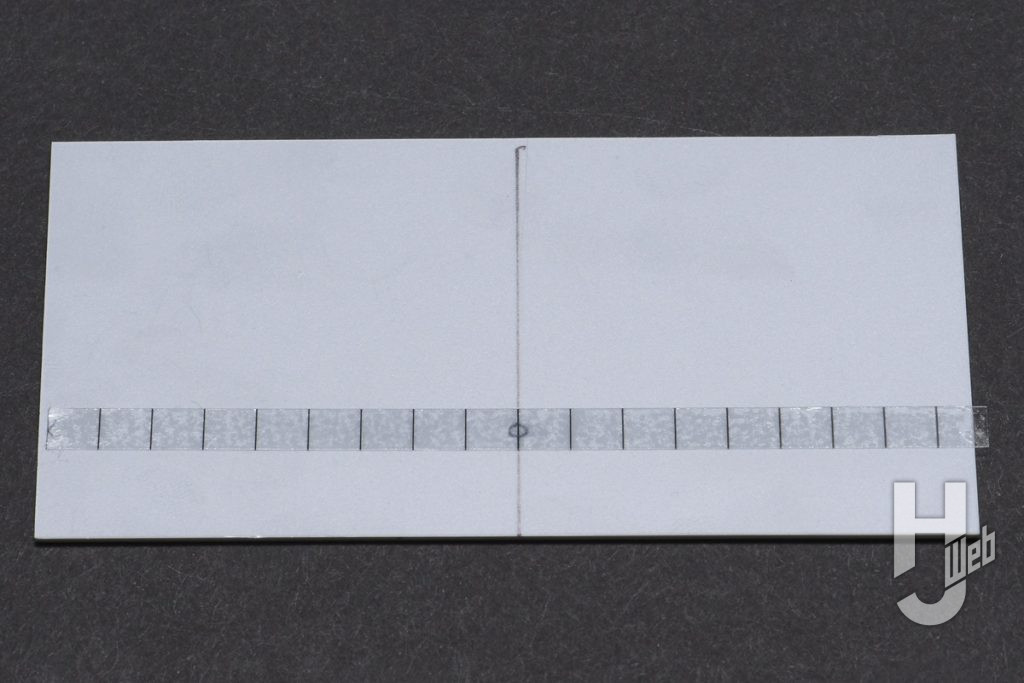

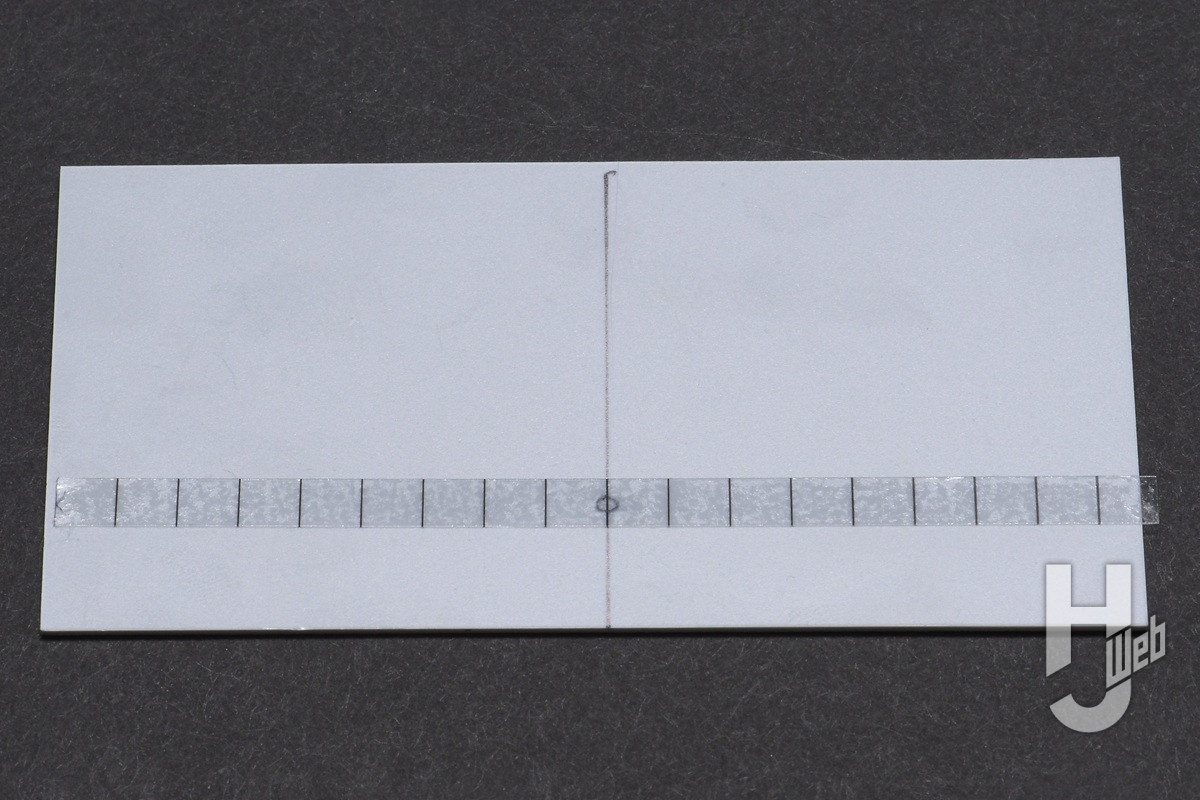

▲目盛りのあるテープはパーツの中心線を割り出したり、対象に加工するのに便利です
目盛り付きスジ彫り用ガイドテープの使用時の画像

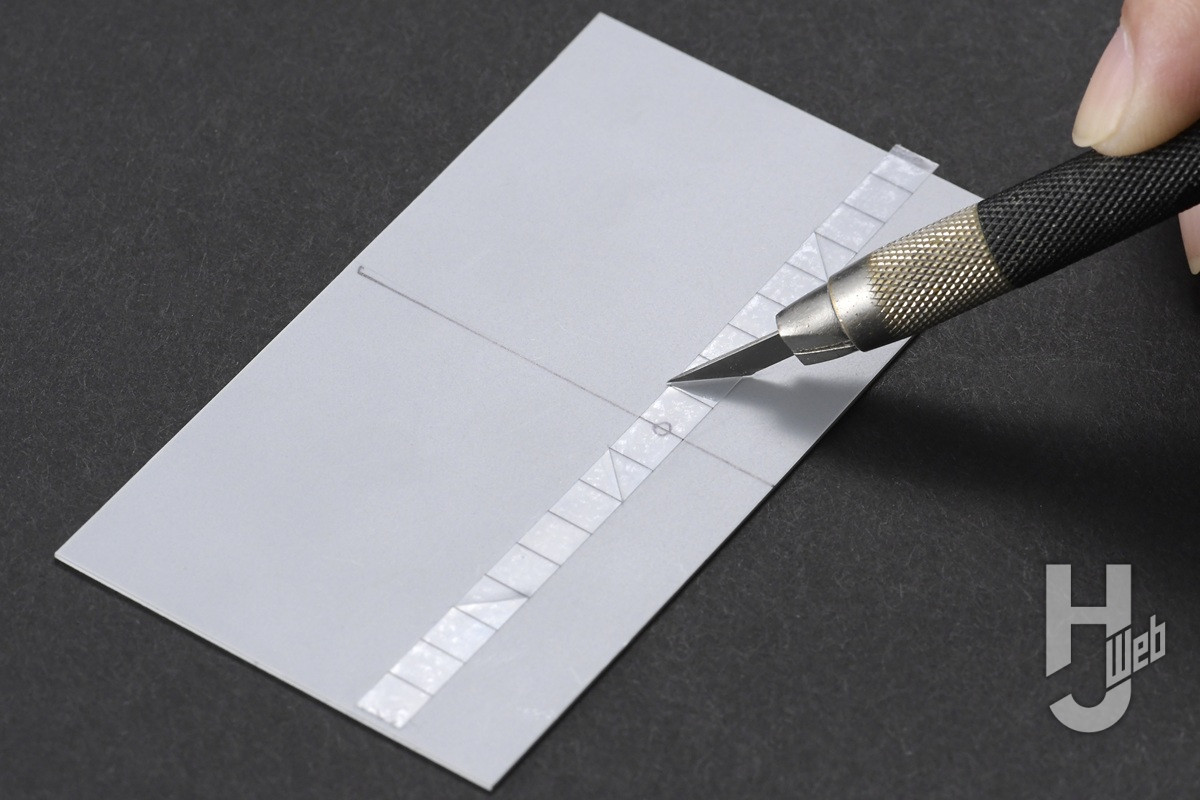

▲テープ幅が5mmなのと5mm間隔の目盛りを利用すると、簡単に45度にカットすることもできます
目盛り付きスジ彫り用ガイドテープの使用時の画像

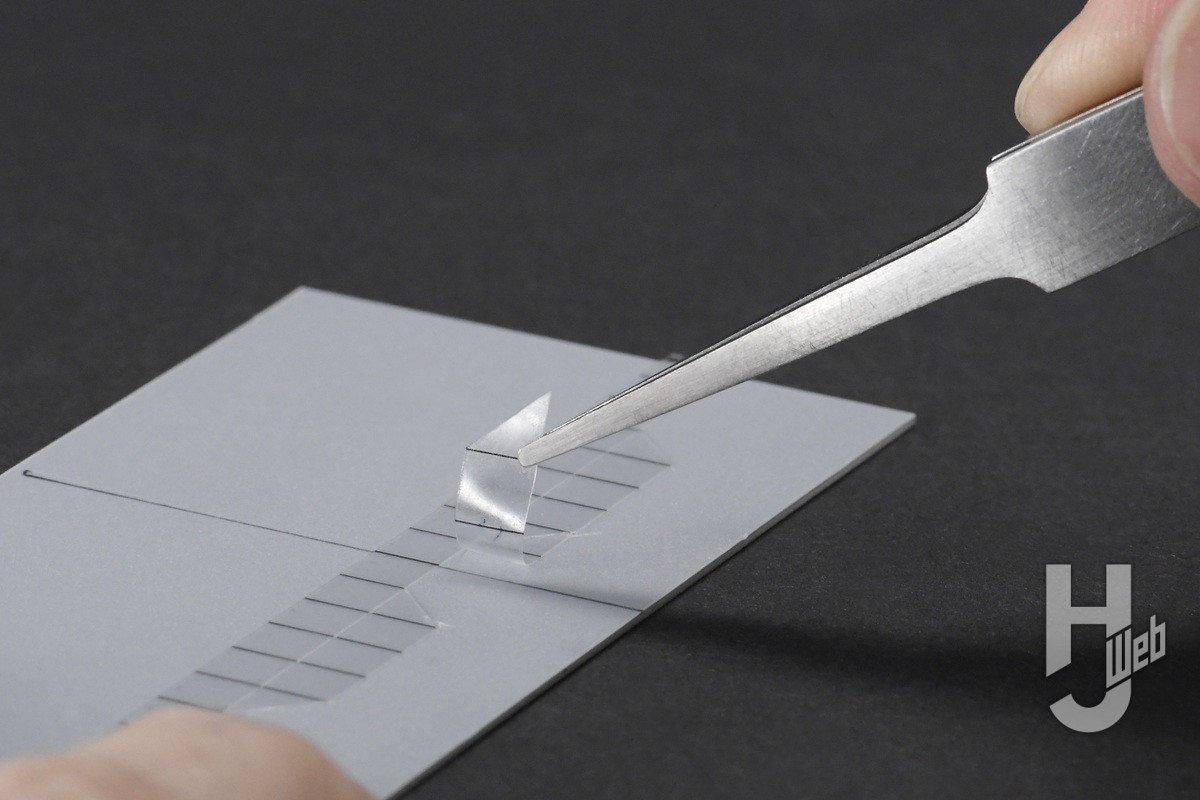

▲切り込んだところを剥がしています。粘着力は強いです
目盛り付きスジ彫り用ガイドテープの使用時の画像

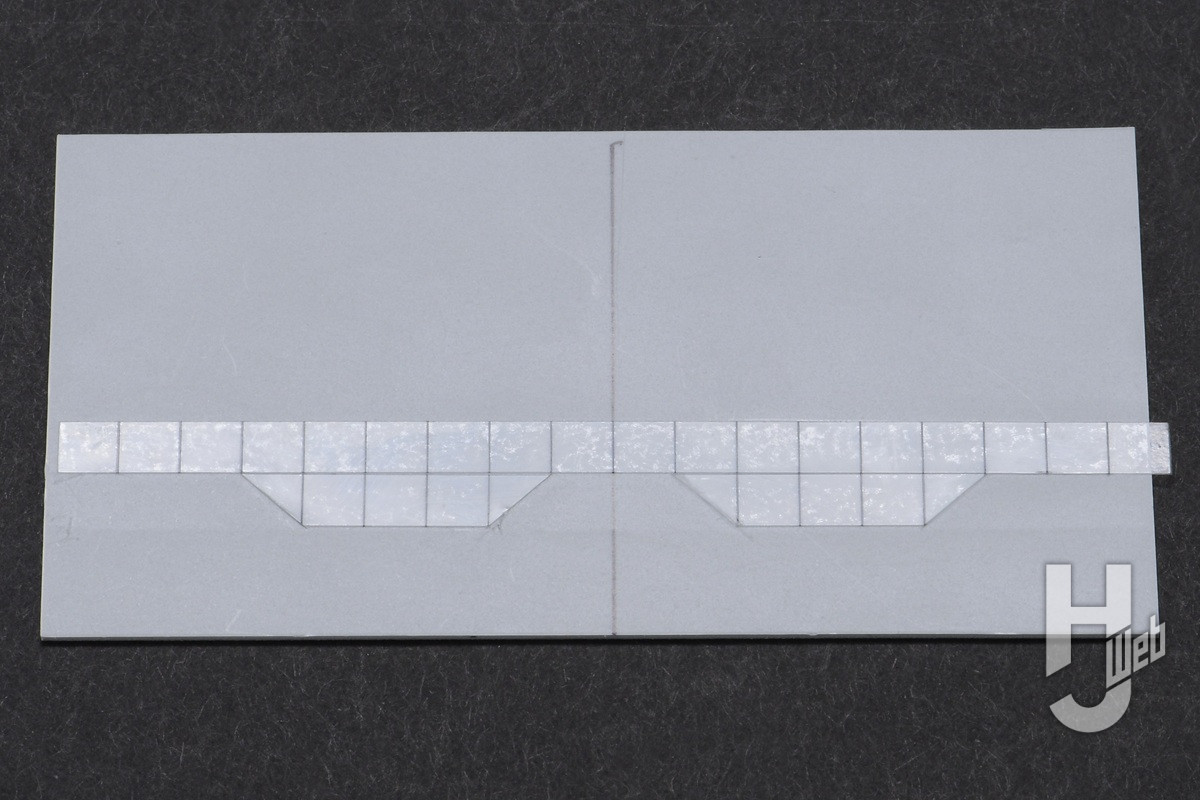

▲テープを2列に貼り、斜めに切り分けることで「台形波」のガイドができました
目盛り付きスジ彫り用ガイドテープの使用時の画像

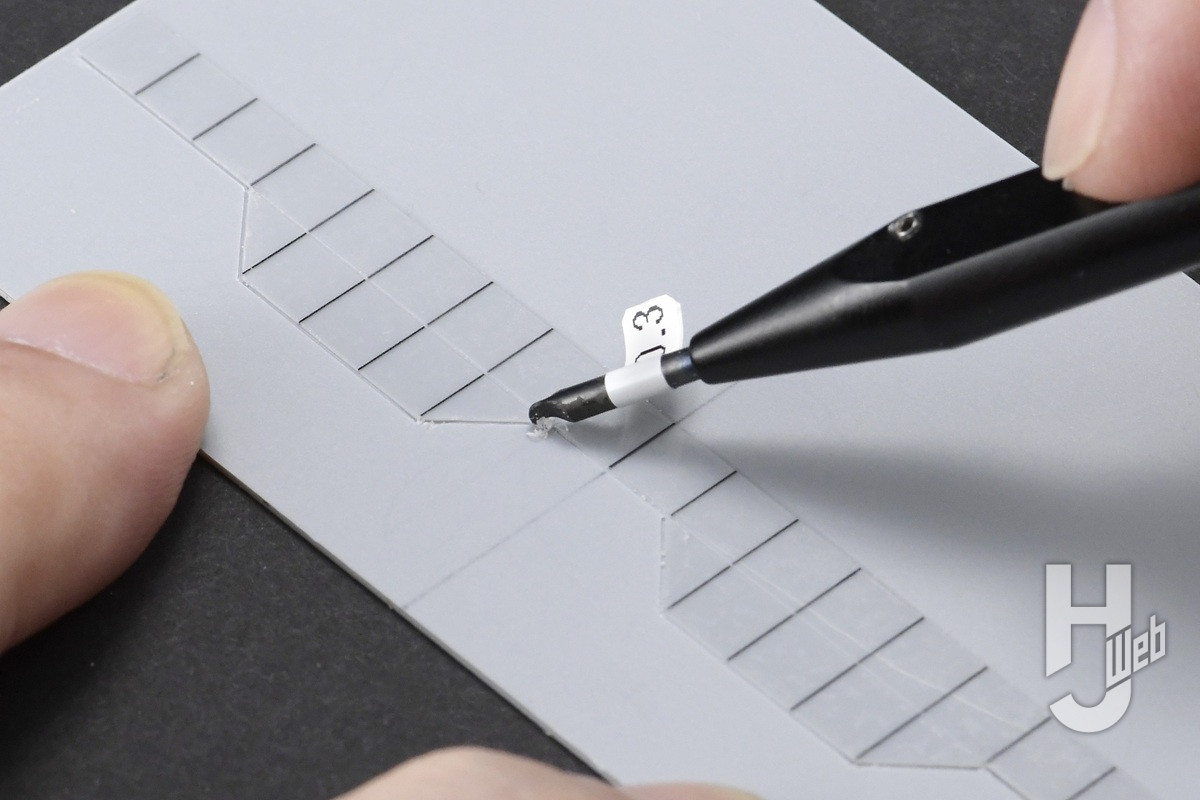

▲ガイドに沿って彫っていきます。台形のカドでハミ出さないよう、彫る向きを変えながら加工します
目盛り付きスジ彫り用ガイドテープの使用時の画像

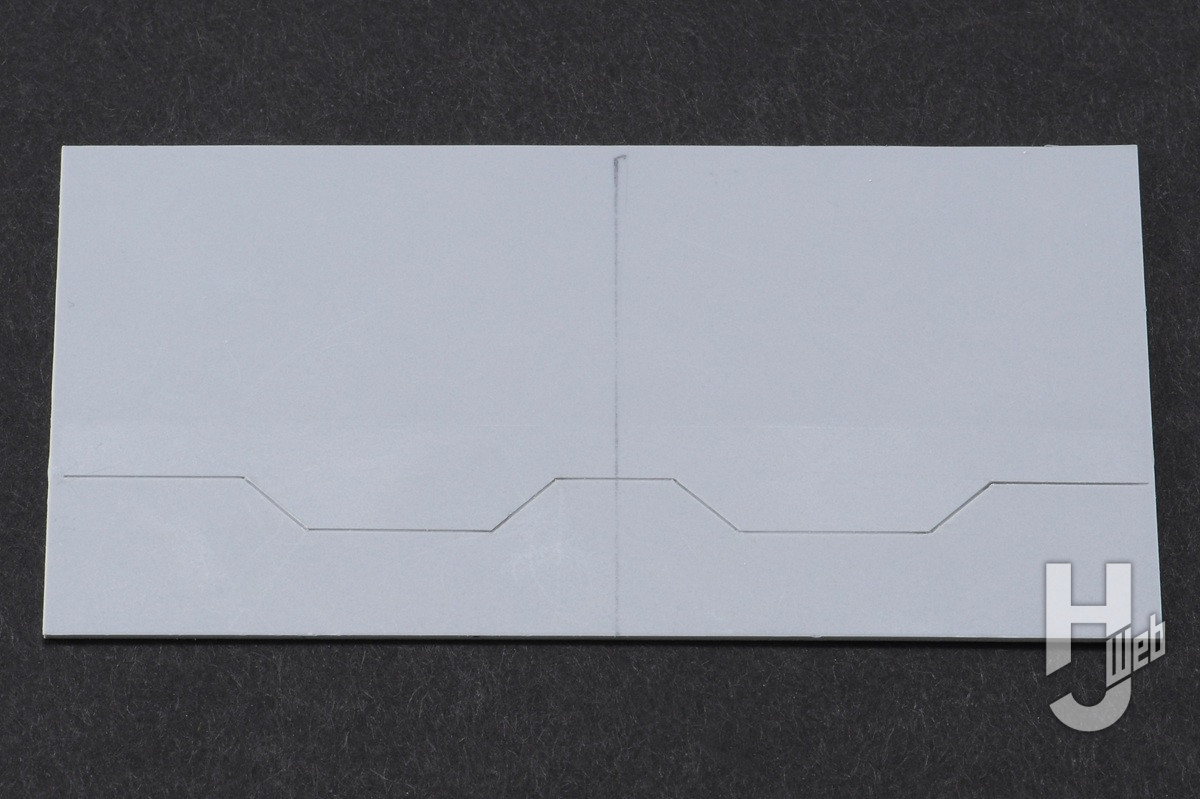

▲左右対称で、一定の形状をくり返すスジ彫りの加工ができました

テンプレートの使い方

モデリングテンプレート（正方形 1～10mm）の使用時の画像

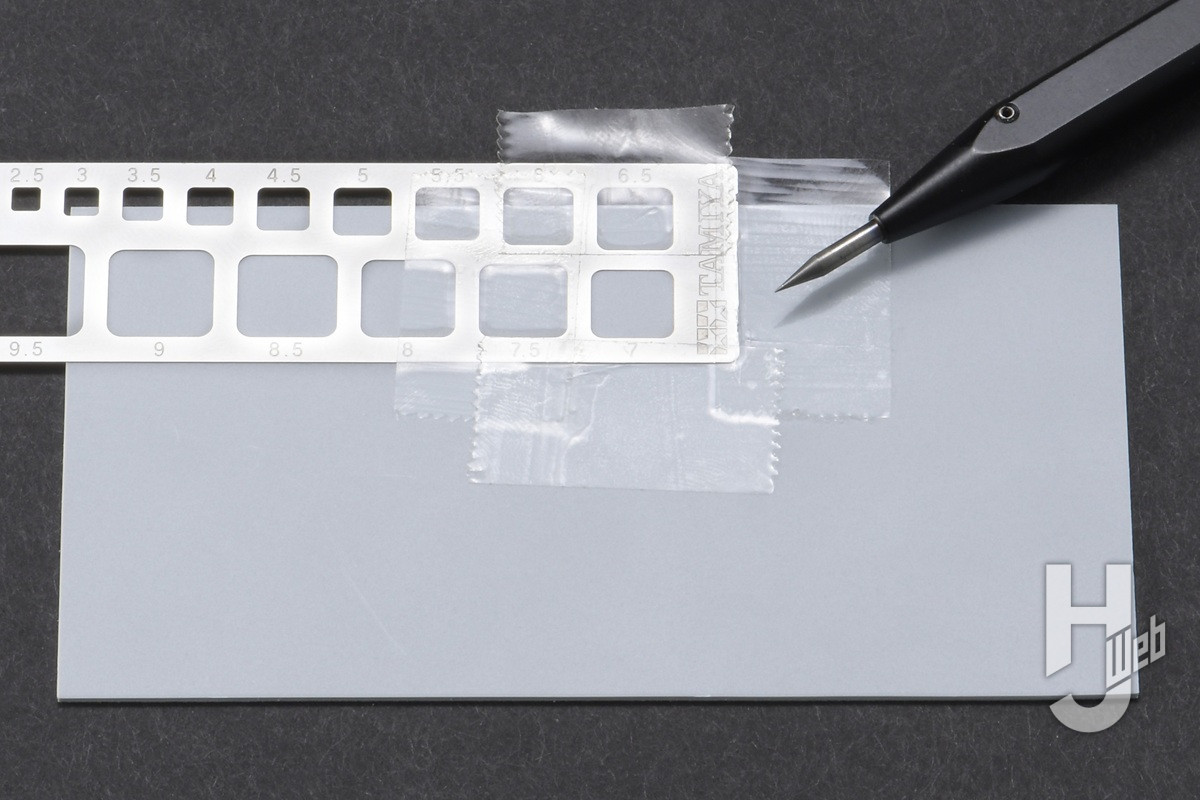

▲テンプレートは利用する形状を目的の場所に固定します。この例はR15％「7」の角の丸い四角を彫るため、その周囲にセロハンテープを貼って固定しています。彫る道具はニードルタイプが向いています
モデリングテンプレート（正方形 1～10mm）の使用時の画像

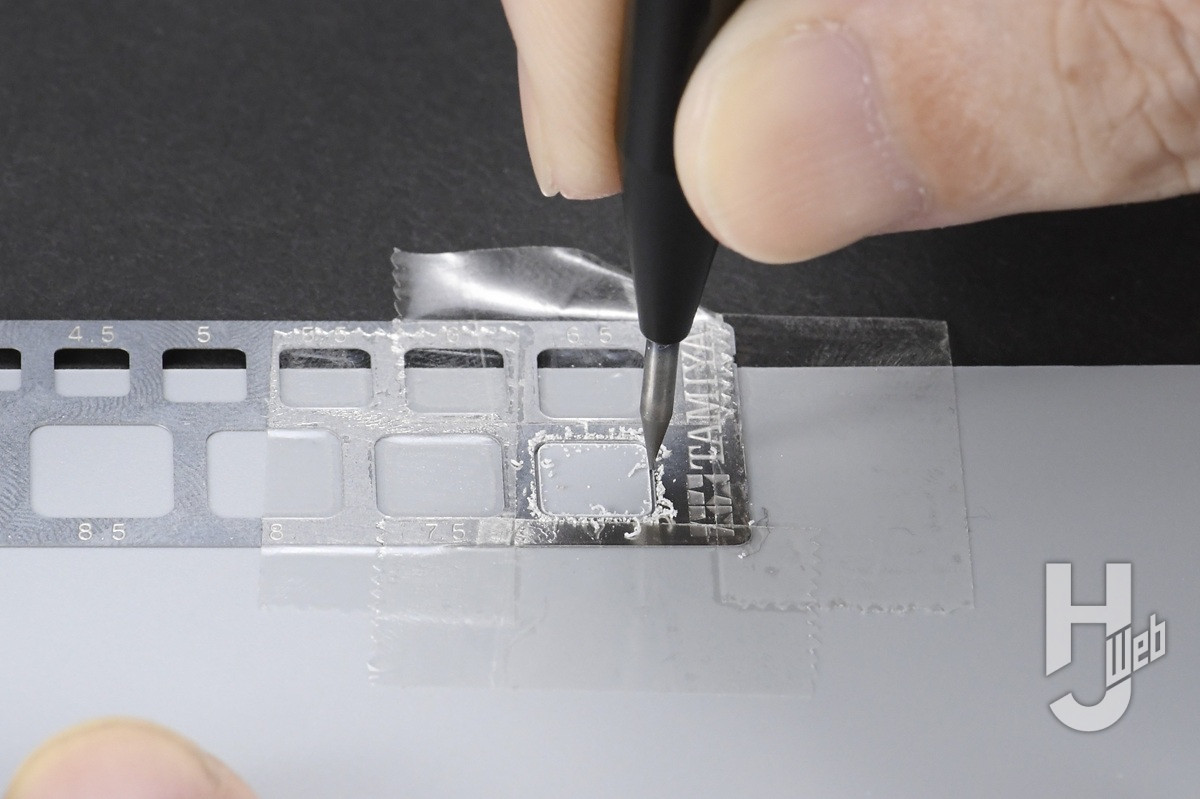

▲ニードルは立て気味にして、開口部のフチをなぞる様に動かしていきます。コーナー部分、小さなカーブは特に動きに注意。引っかかりがあるときは無理に進めず、反対方向から彫るようにします
モデリングテンプレート（正方形 1～10mm）の使用時の画像

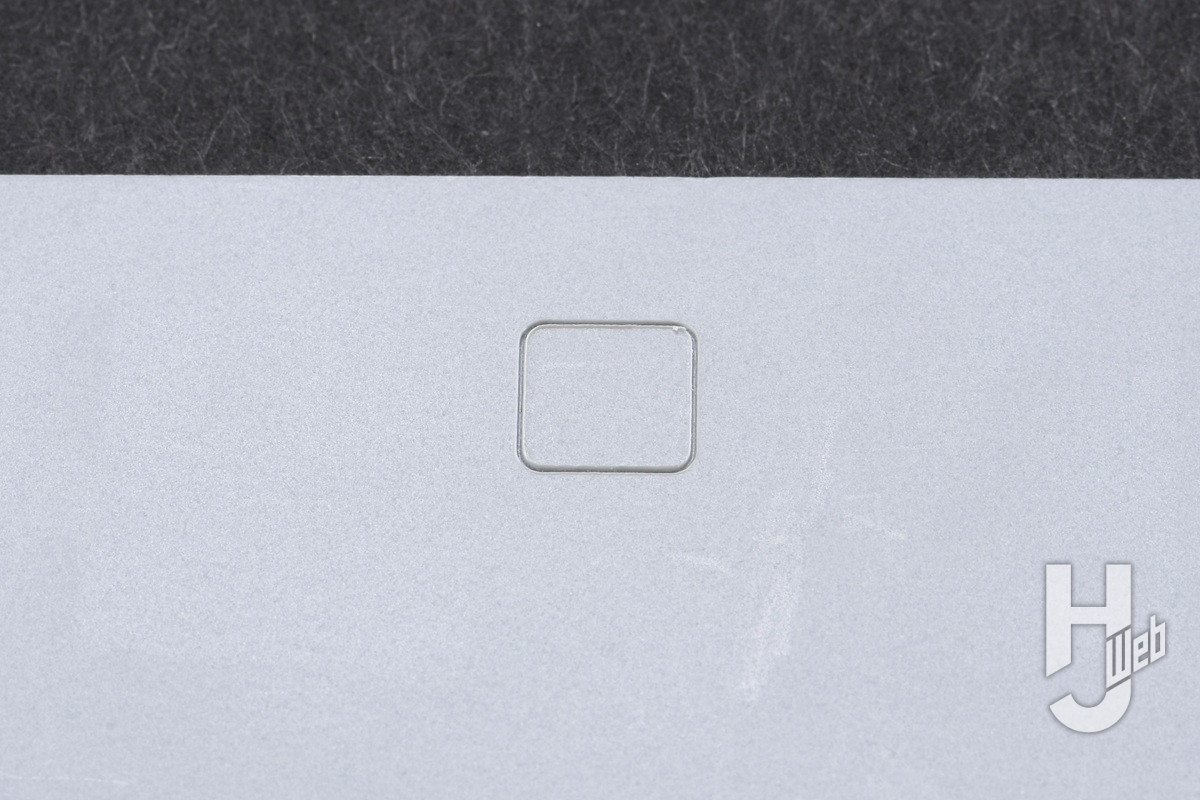

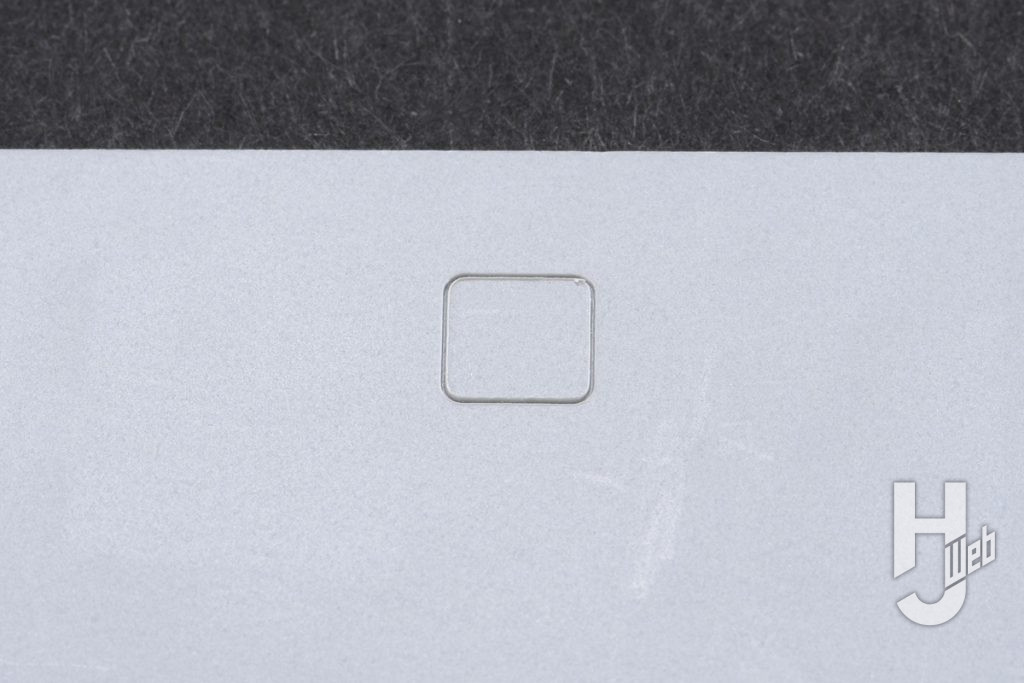

▲角の丸い四角がキレイに彫れています。彫ったフチが少し盛り上がっているところはヤスリなどで整えます

　次のページからはガイドを用いて実際にパーツにスジ彫りを行います。ここまでに紹介したガイドを用いてどのようなスジ彫りを施せるのか見てみましょう。

[次のページ]パーツへの加工例1：ガイドテープハード　＞
