テレ東系で放送中のドラマ『量産型ルカ -プラモ部員の青き逆襲-』。第5話では学校のプールで部活対抗のミニ四駆レースを開催。高校生が主人公の本作ならではの青春！　といった回でした。登場したのはタミヤから発売されている、動物フィギュアがセットされたミニ四駆のシリーズ！　タカルカ（演：賀喜遥香）はネコのドライバーが乗ったミニ四駆キャット、セトルカ（演：筒井あやめ）はブタのドライバーが乗ったミニ四駆ピッグ、渉（演：山崎竜太郎）はタカのドライバーが乗ったミニ四駆ホークをそれぞれ選んで製作し、走らせました。
　どうせミニ四駆を作るなら、自分だけの一台にドレスアップしたい！　そこで今回はミニ四駆の電飾工作のHow to記事をお届けします。劇中に登場した動物フィギュアのシリーズではありませんが、ドライバー席にはあの動物が……？

※以下記事は「月刊ホビージャパン2017年2月号」に掲載された記事です

---

HJ MINI 4WD GARAGE
ROAD TO CONCOURS D’ELEGANCE

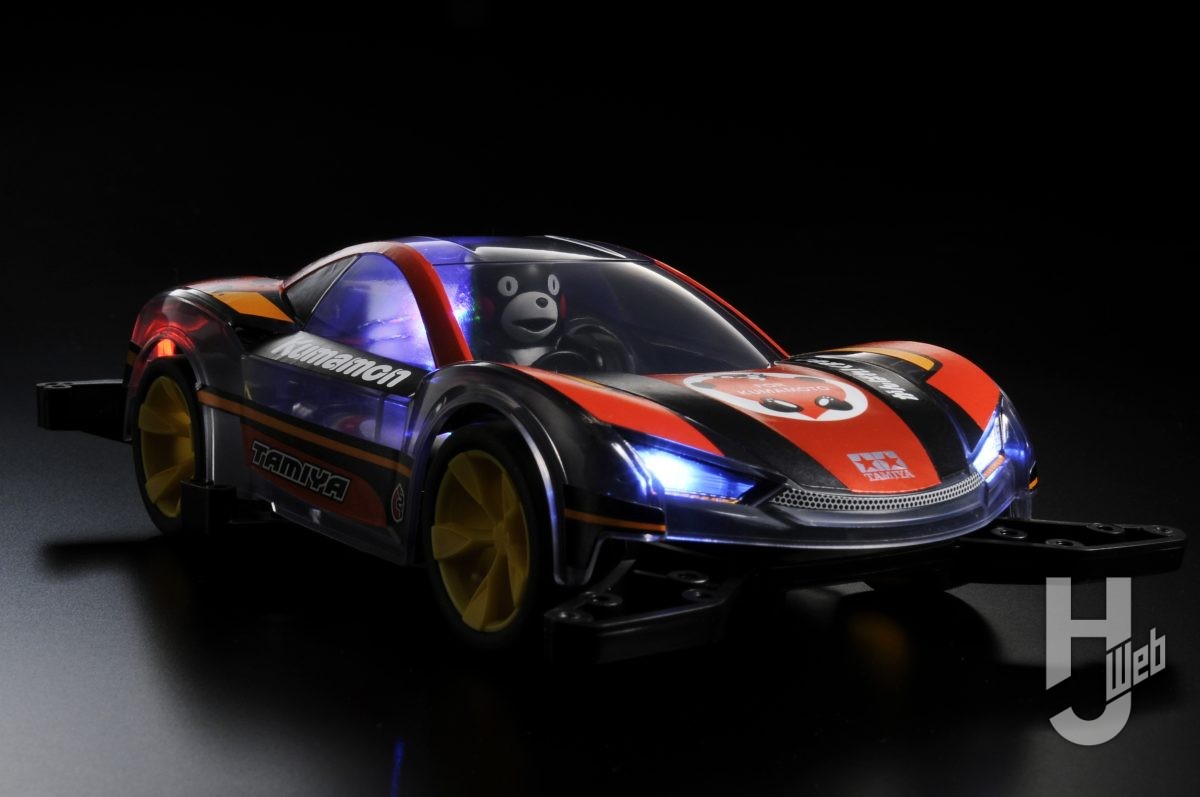

電飾でミニ四駆をドレスアップする。

　マシンをドレスアップして表現する「コンクールデレガンス（コンデレ）」は、速さを競うレースともまた異なるミニ四駆の魅力の一面として多くのファンに支持されている。先月（月刊ホビージャパン2017年1月号）よりスタートした本誌連載企画「HJミニ四駆ガレージ」では、そうしたユーザーのためにHJ流のミニ四駆ドレスアップ術をピックアップ。この第2回目では引き続き「ライトアップ」をテーマに、電飾モデラー・どろぼうひげによる電飾テクニックをご紹介する。前回の基礎編を経ていよいよ工作編へと突入する今回は、ヘッドライトとテールライトの電飾工作を実際にやってみよう。

---

STEP.2　ミニ四駆を電飾してみよう（工作編その1）

講師／どろぼうひげ

■イントロダクション

　STEP.1（基礎編）では、LEDの使い方や必要な道具、そしてハンダ付けのコツなど、基本的な部分をご紹介しました。
　今回からは、いよいよ実際の工作に入り、電源の作り方、LEDの取り付け方や遮光の方法などを、順を追って解説していきます！
　説明書通りに作るのではなく自分で工夫しながら製作したマシンは、世界で一台のあなただけのマシンです。
　この連載を参考に、自分の手でオリジナルマシンを作ってみてはいかがでしょうか？

■別電源のススメ

　ミニ四駆には走行するためのモーター用として単三電池2本が搭載されており、1.5V×2本で3Vの電源がすでにあります。でも、この電池を電飾のために使ってしまうと、走行能力が低下してしまいます。
　走行させずに電飾だけを楽しむという方法もありますが、前回説明した通り3Vでは白色LEDの能力を100％引き出すことができず、低い電圧では使えるLEDの数にも制限が出てきてしまいます。
　ここは割り切って、電飾専用の電池ボックスを作ってあげましょう。

■電池ボックスを作ろう

　ミニ四駆のボディのようにスペースが限られ、なるべく走行性能に影響を与えないようにしたい場合、軽量で小さなボタン電池は最適な電源の一つと言えます。

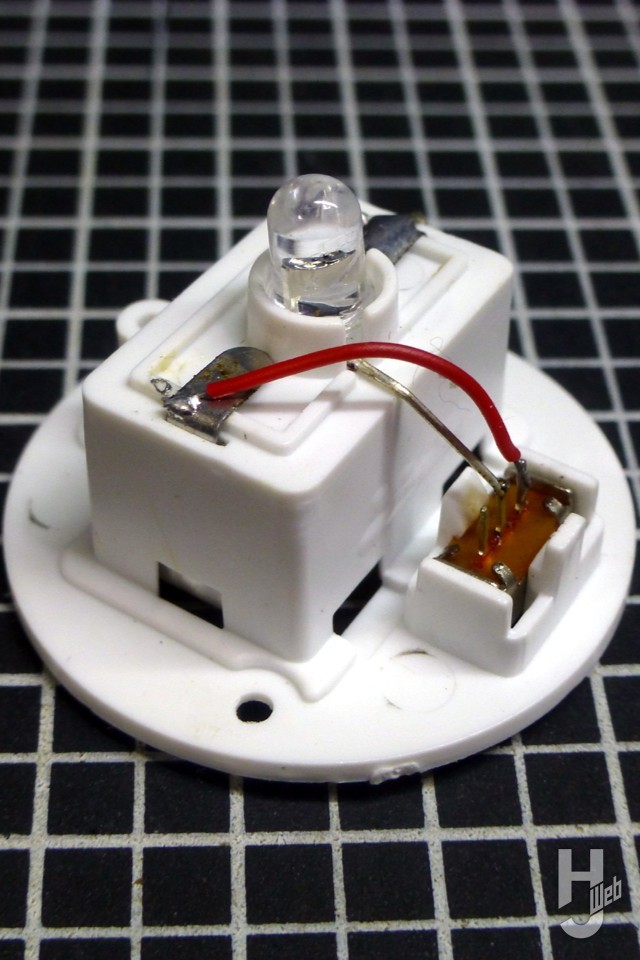

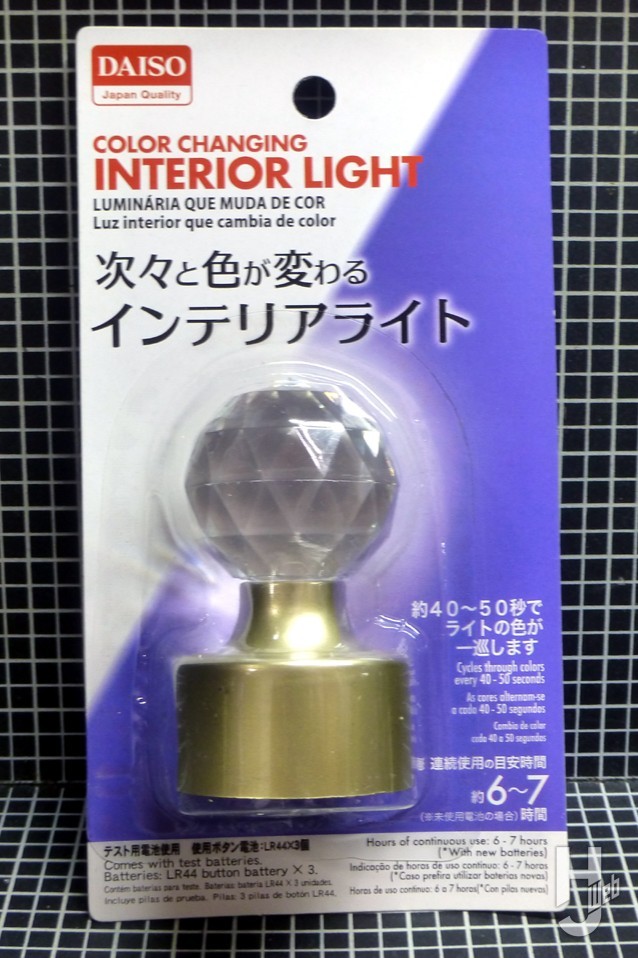

　市販のボタン電池専用のボックスは大きくて高価なので、自分で作ってしまいましょう。いちから作るのは大変なので、今回は100円ショップで見つけたアイテム「インテリアライト」を分解し自作してみました。

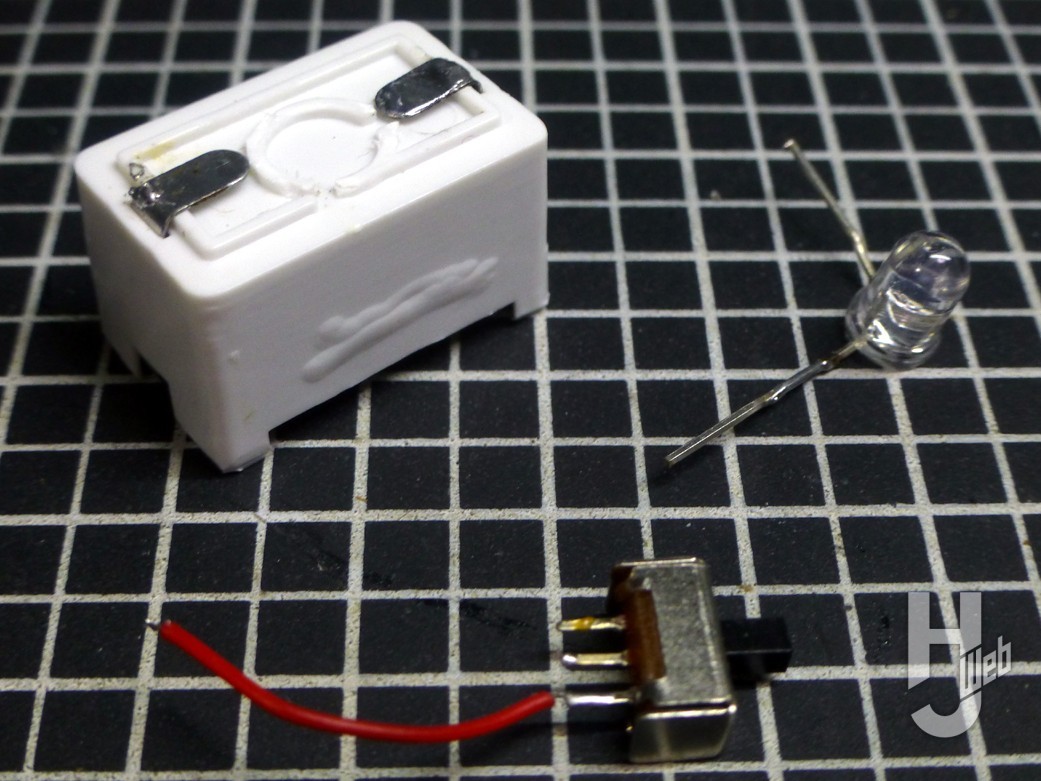

　中に入っているのはLR44ボタン電池（1.5V）×3個なので、4.5Vの電池ボックスとして利用できますね。スライドスイッチも電源スイッチとして使います。
　また、一緒に取り外したLEDも点滅したりフワフワと色が変わって面白いので、こちらも次回の工作編その2で組み込んでみたいと思います。

■スイッチを付けよう

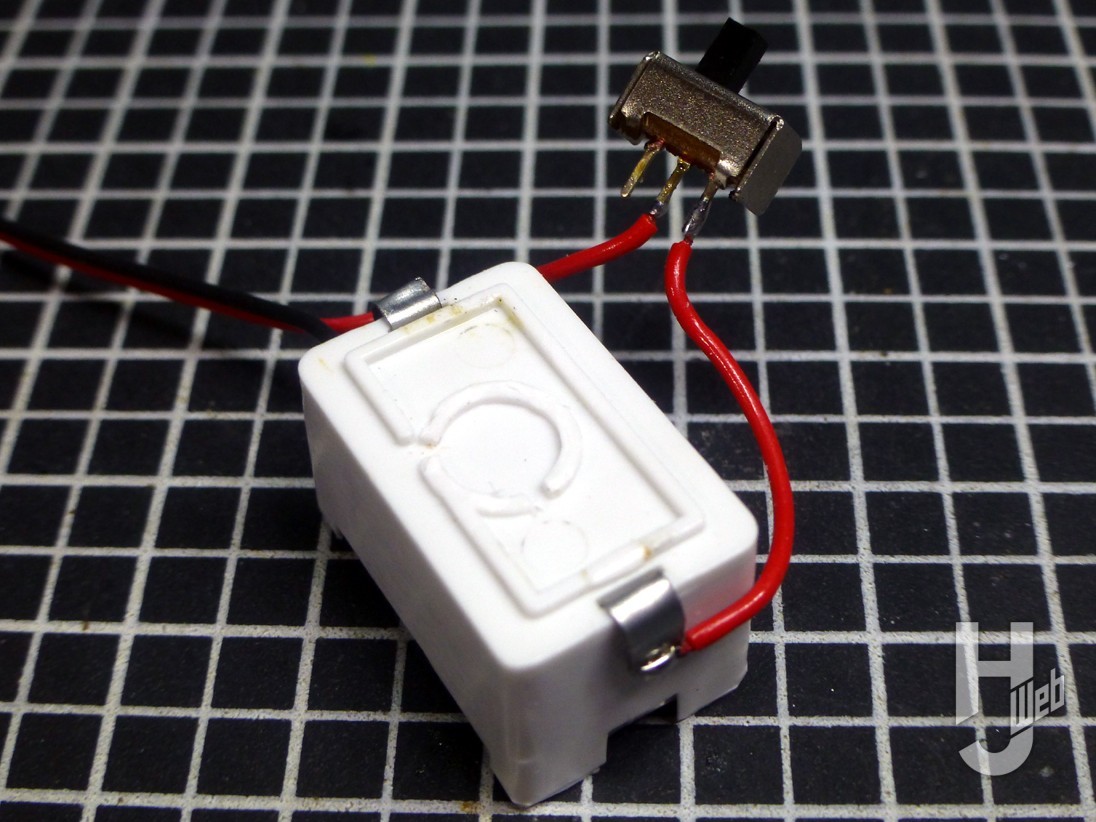

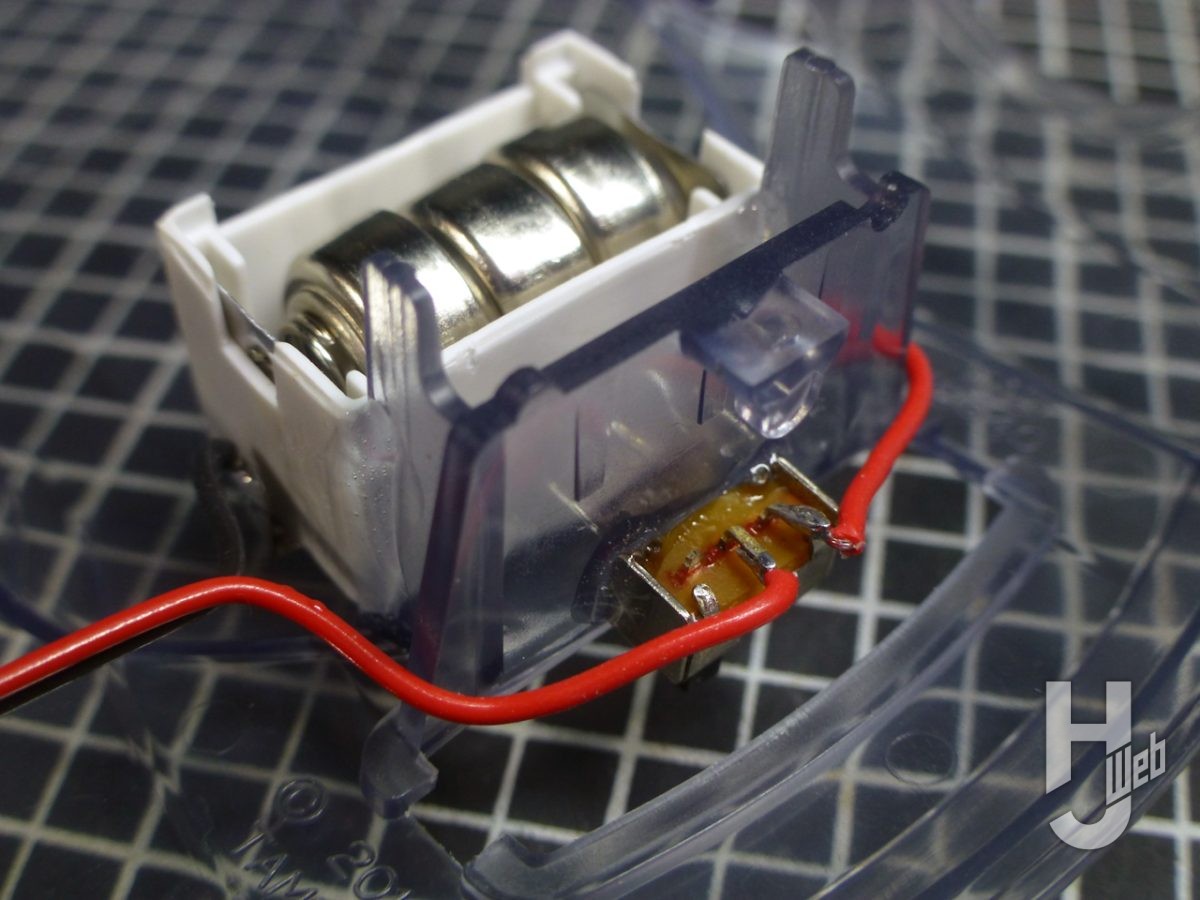

　取り外した電池ボックスに、スライドスイッチを取り付けて、電飾のON／OFFスイッチを作ります。
　電線は前回も説明したように一般的に赤がプラス、黒がマイナスです。そこで電池ボックスのプラス側に赤い電線をハンダ付けして、途中にスイッチを取り付けました。

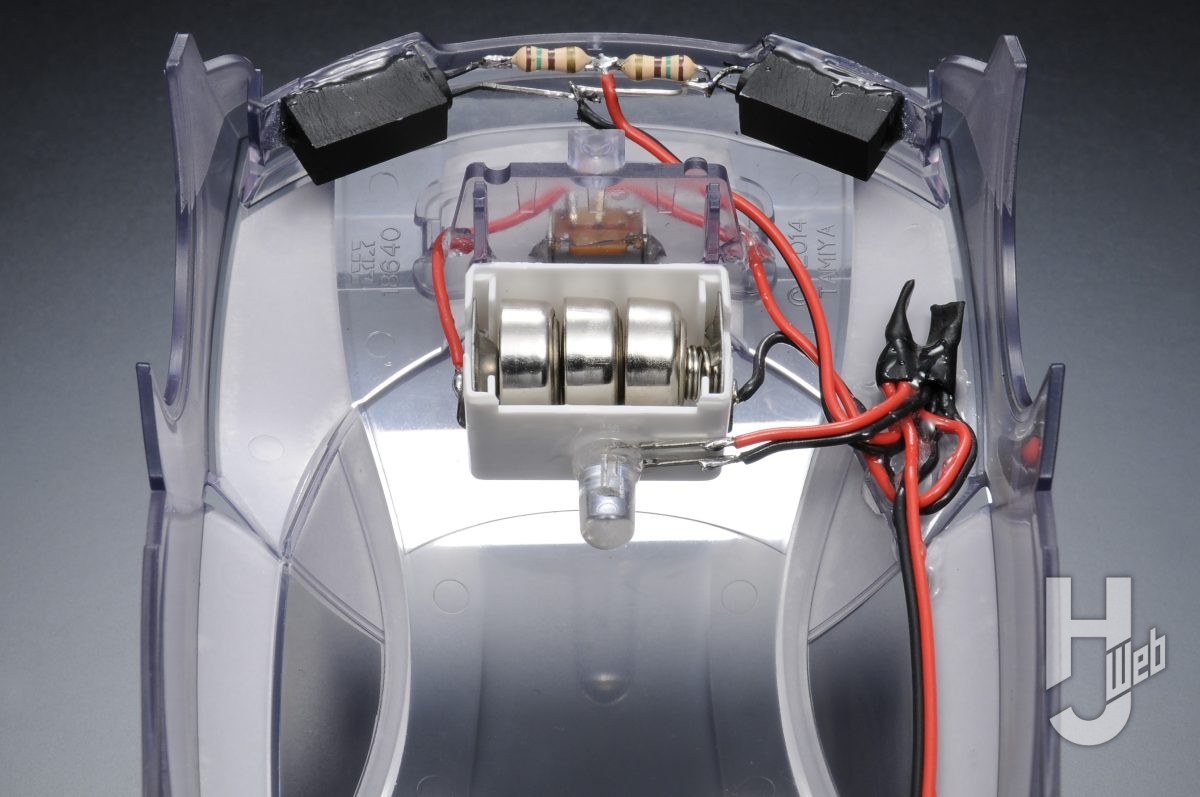

　ここまでできたら、ボディに取り付けてみましょう。ちょうど、ボディ裏側後方にボディを支える柱部分があるので、それを利用して接着してみます。

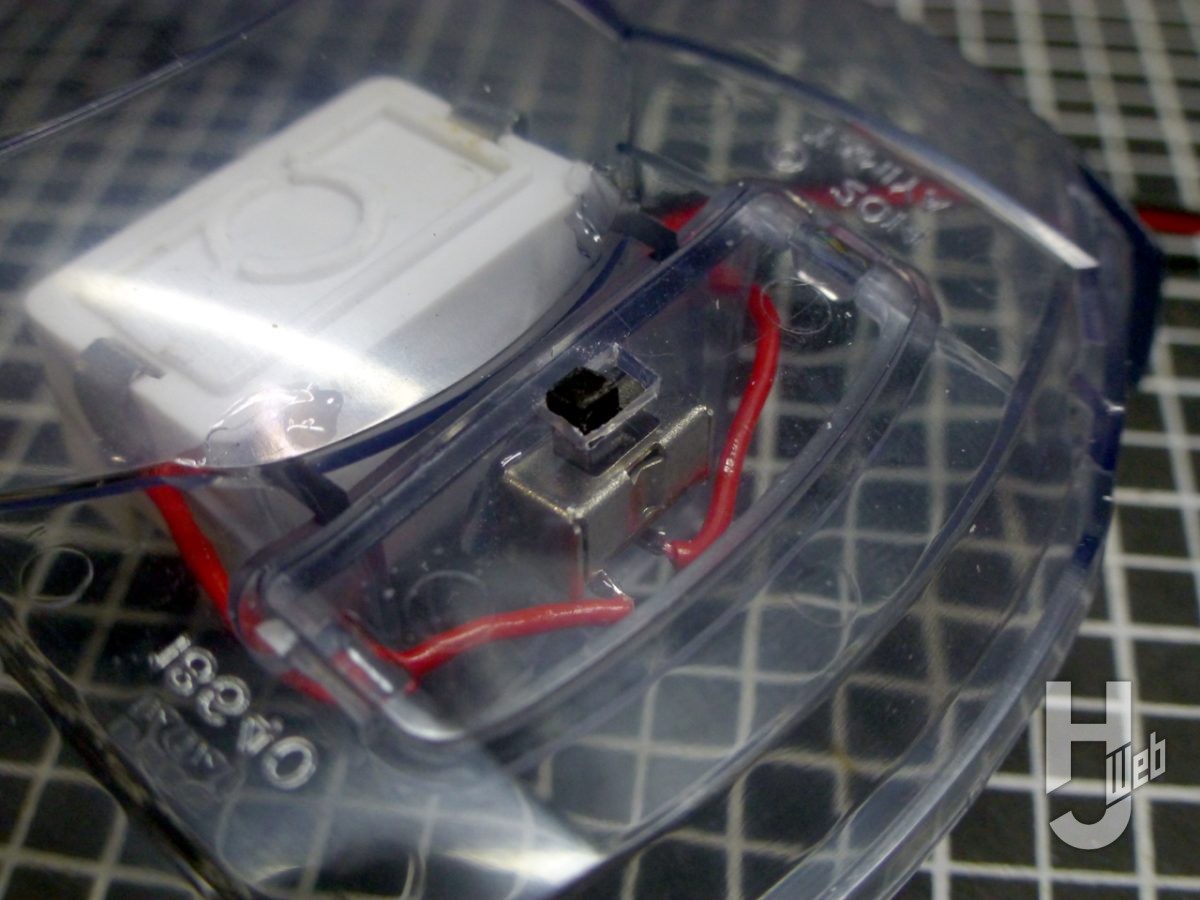

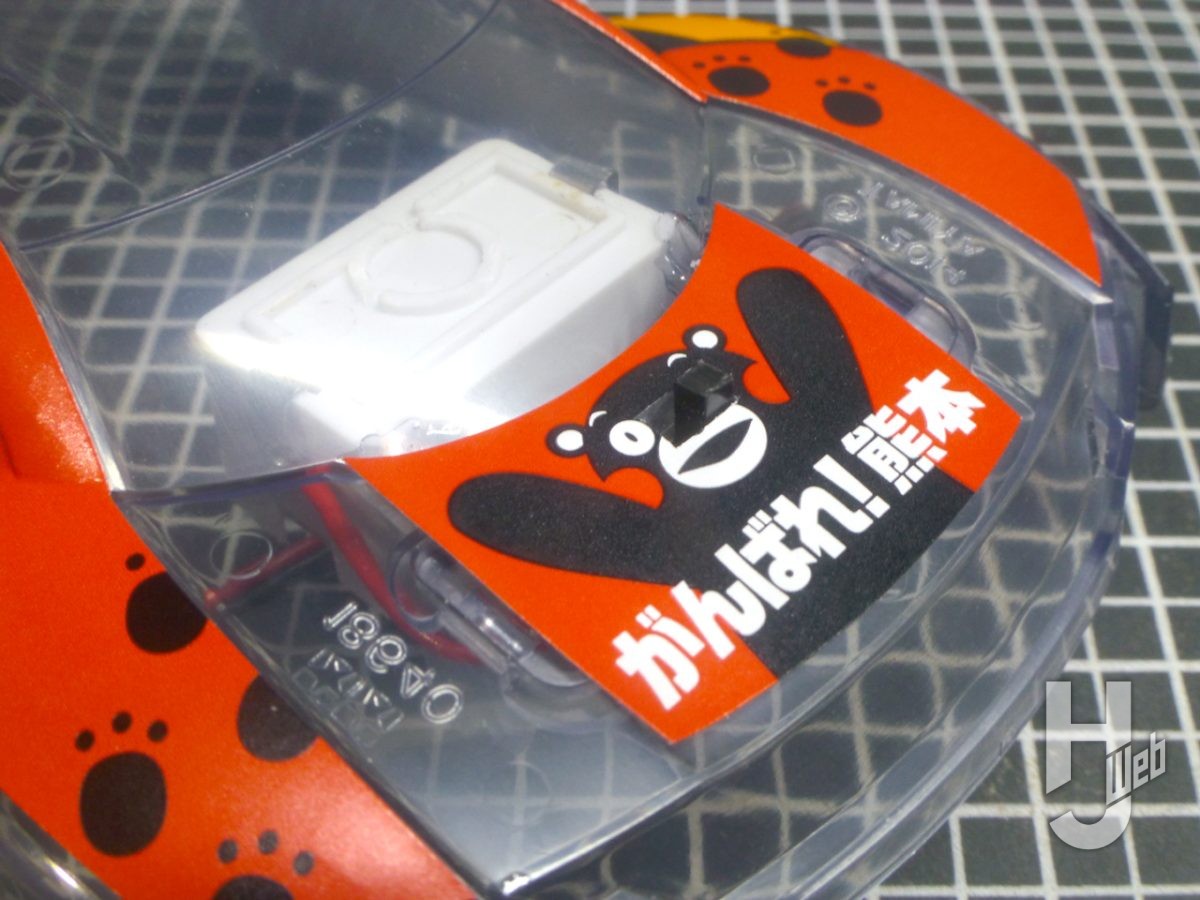

　スイッチはリアウィンドウ後方の開口部を利用して設置します。接着したら後から開口部にはめるパネルにスイッチ用の穴を開け、外からスライドさせてON／OFFできるようにしました。

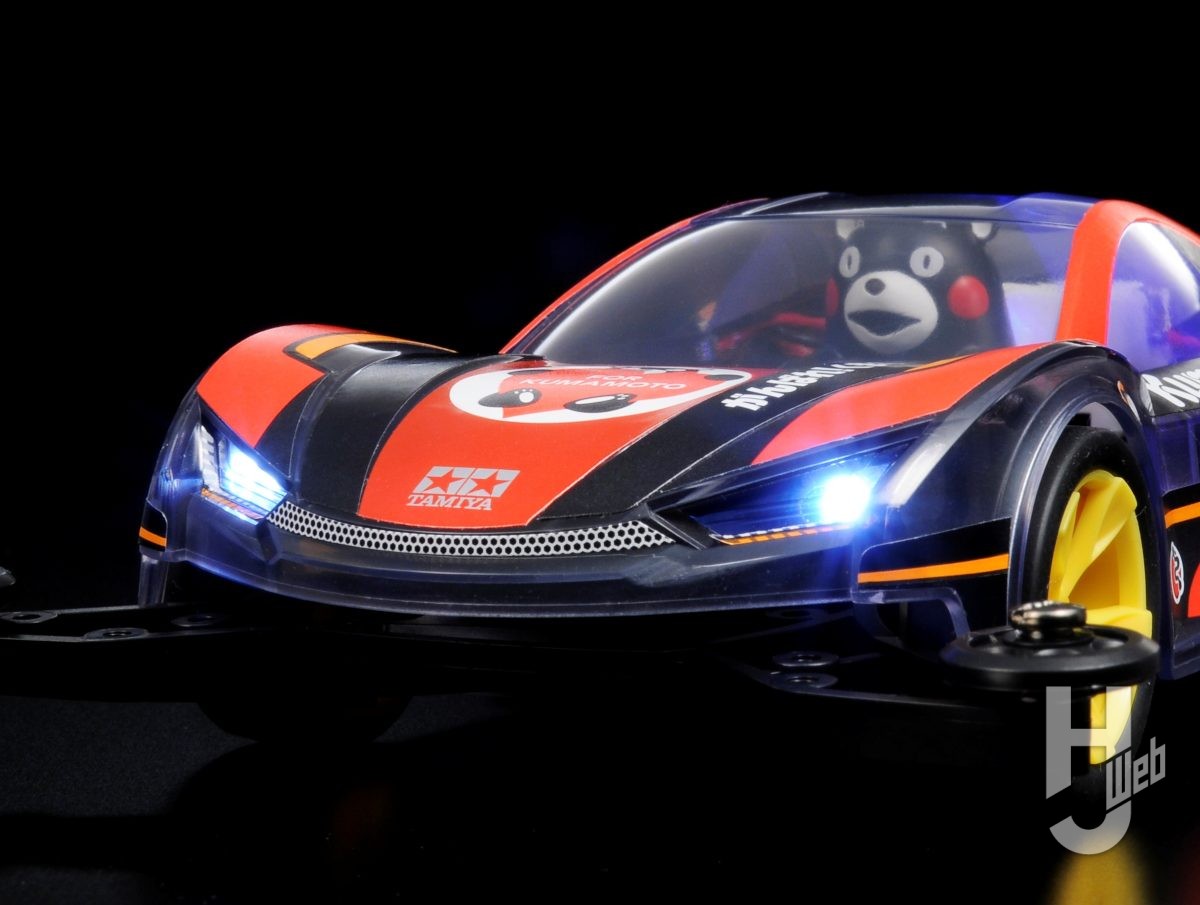

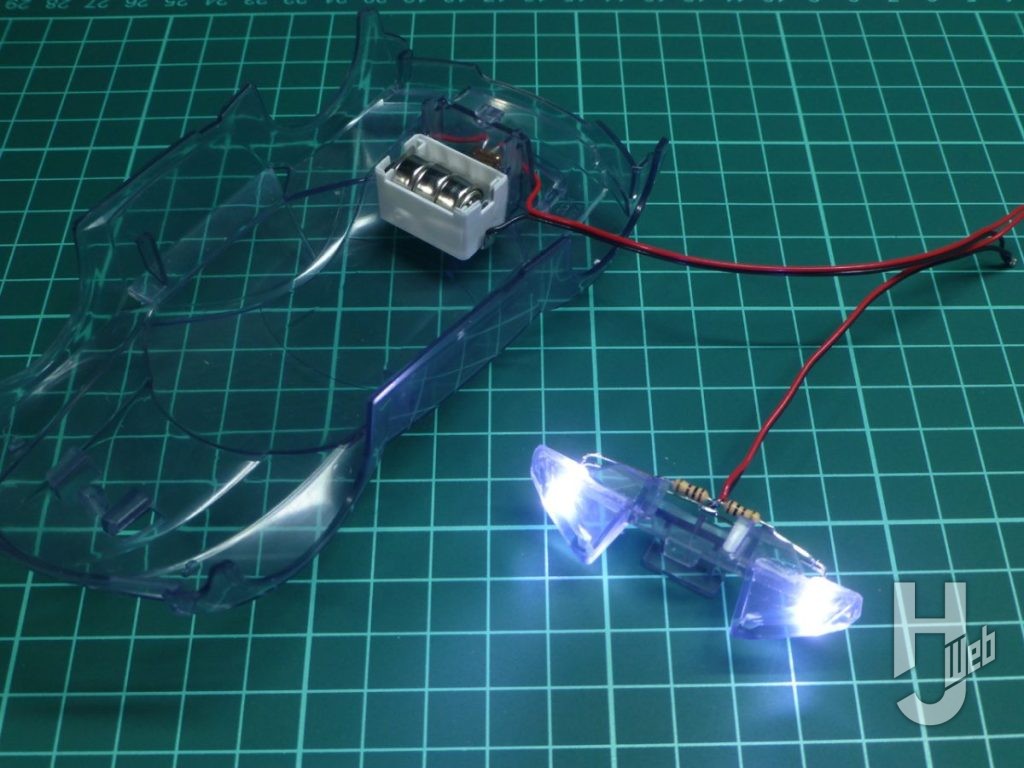

■ヘッドライトを点灯させよう

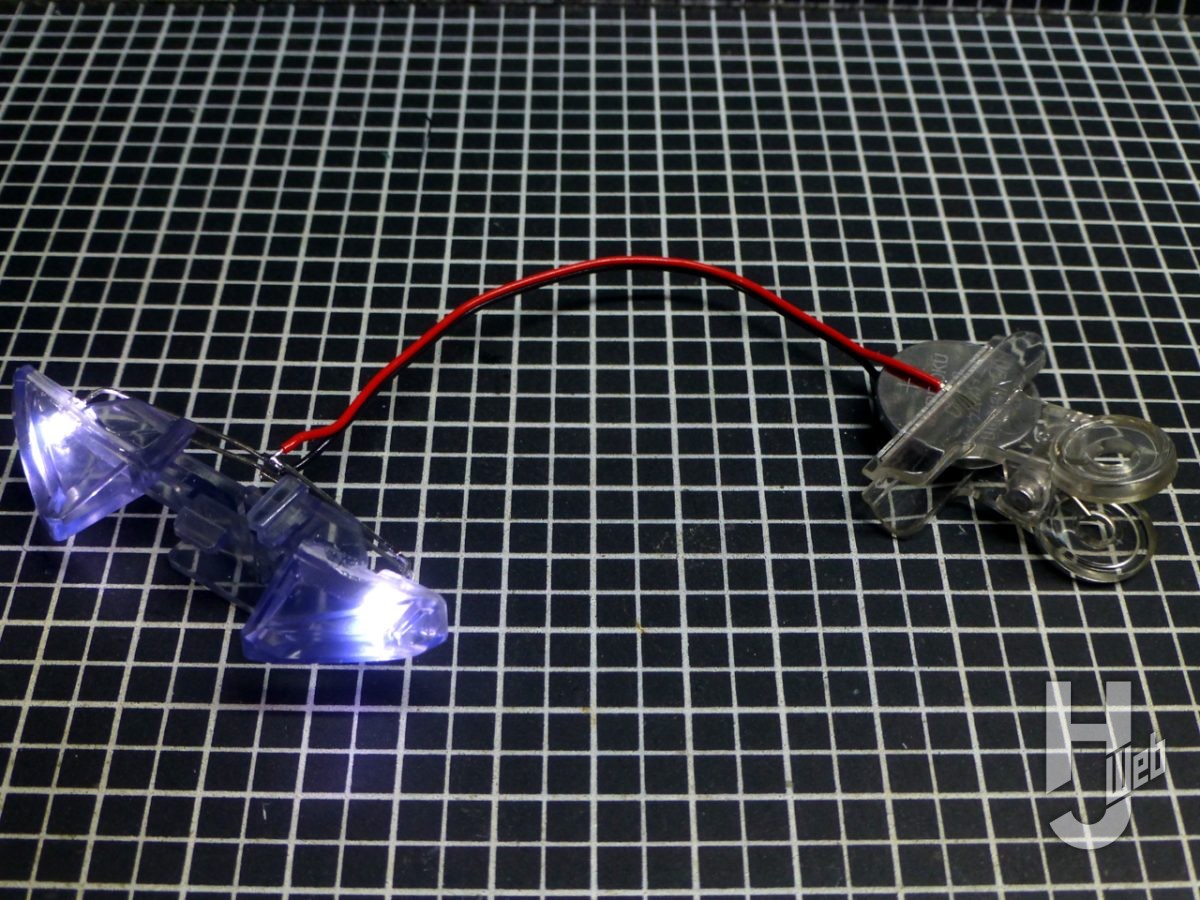

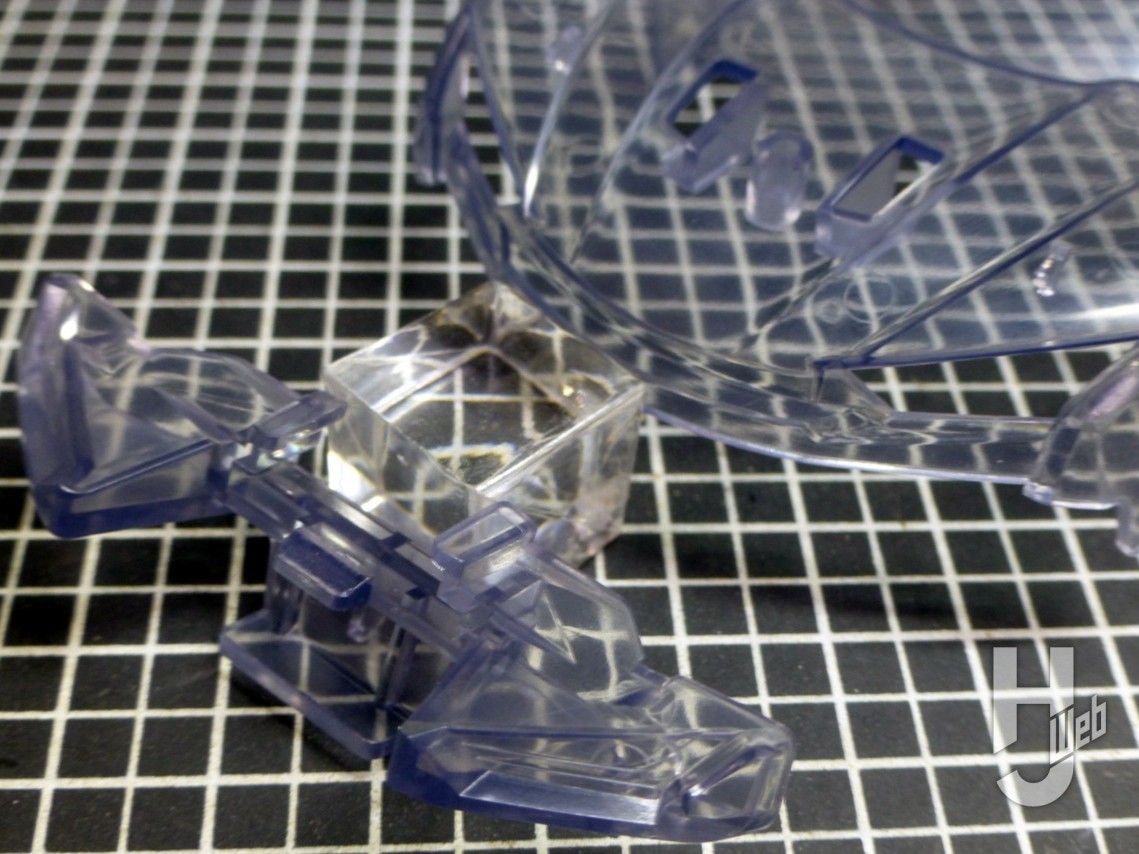

　では、いよいよヘッドライトを点灯させてみましょう。キットは都合良くヘッドライト部分が別パーツになっています。

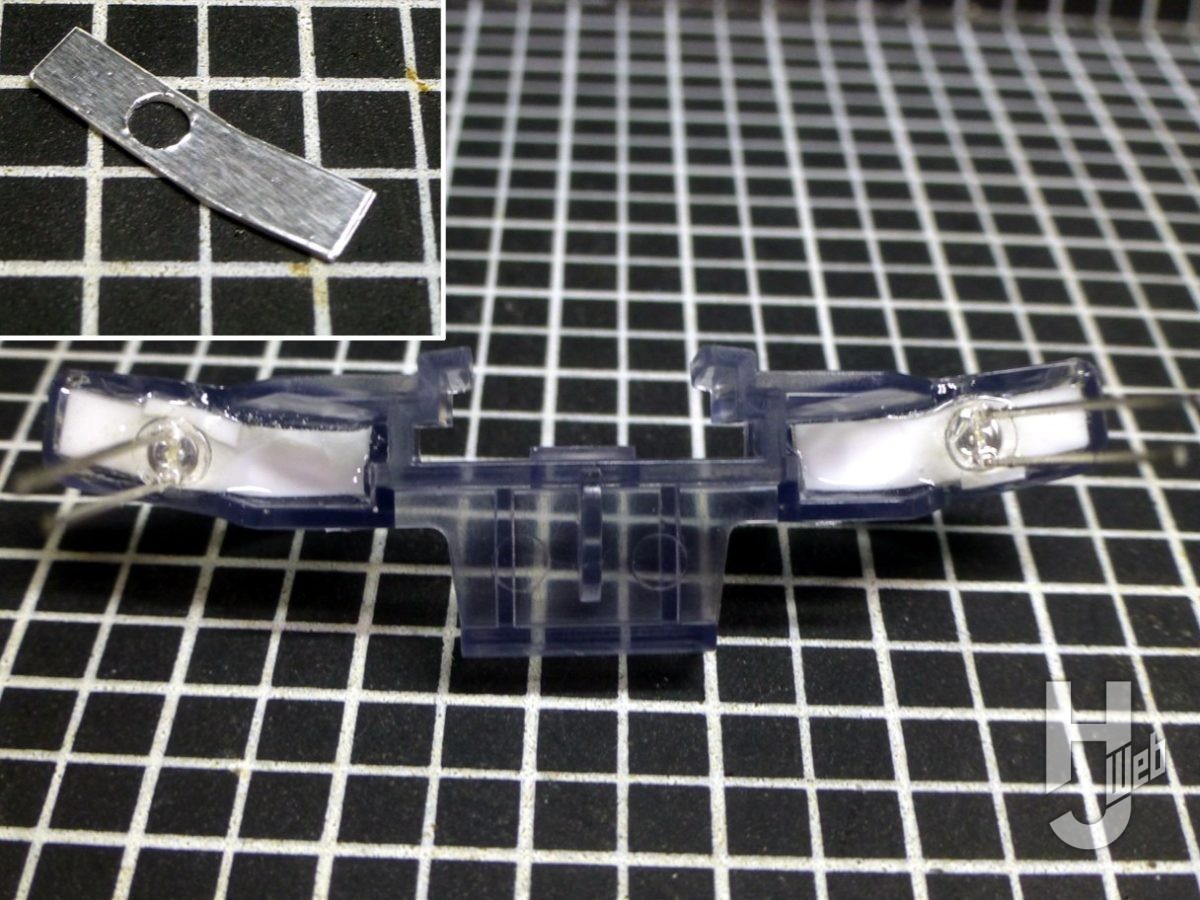

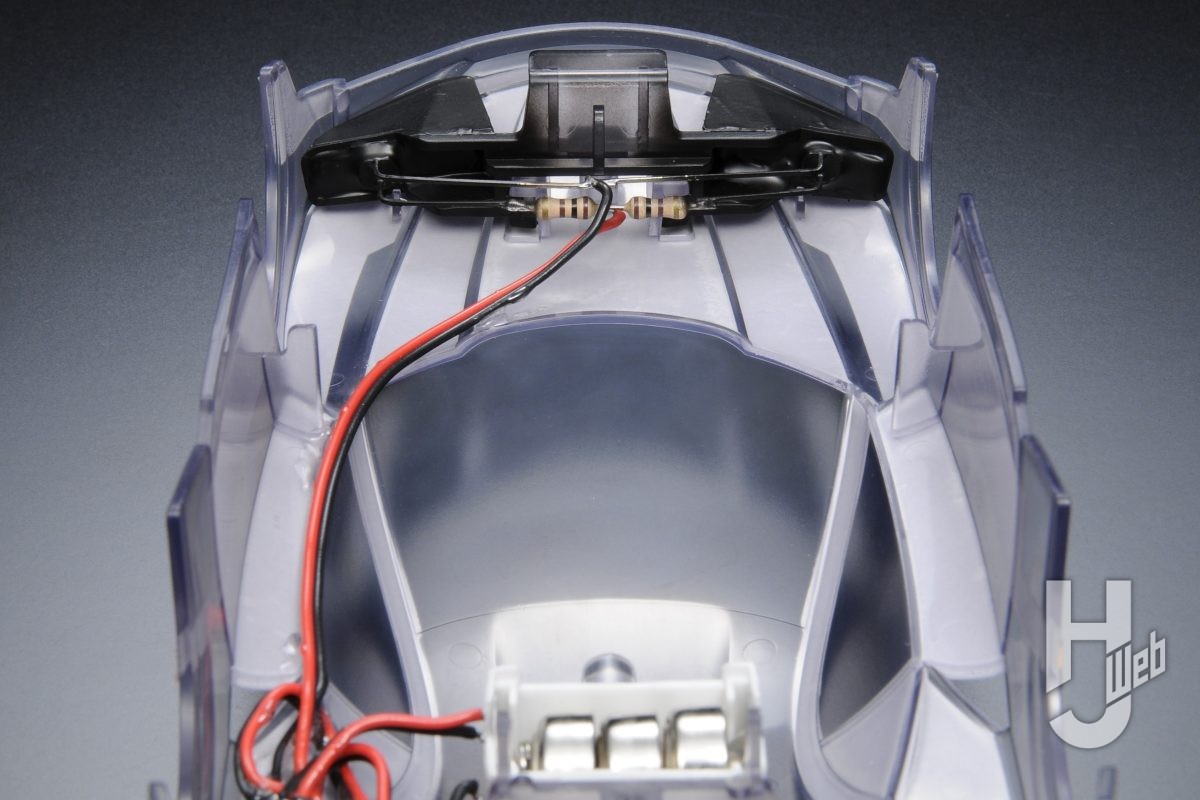

　そのままLEDを仕込めば光りますが、他の部分もクリアー部品なので、フロント周辺に光が回ってしまいますね。ここはライト部分のみピカッと発光していた方が断然カッコイイので、遮光のための塗装をします。ヘッドライト部分は、プラ板で壁を作って光を閉じ込める構造にします。プラ板は多少隙間があってもエポキシ接着剤で埋めるので、ピッタリ密着していなくても大丈夫です。

■抵抗を取り付けよう

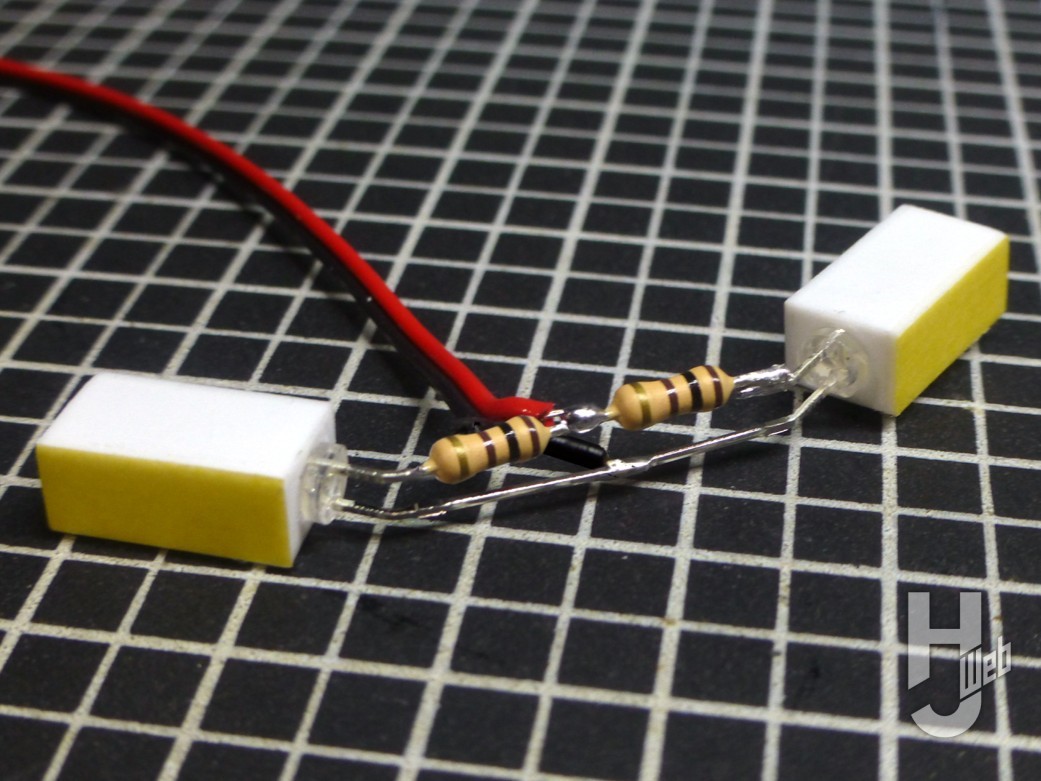

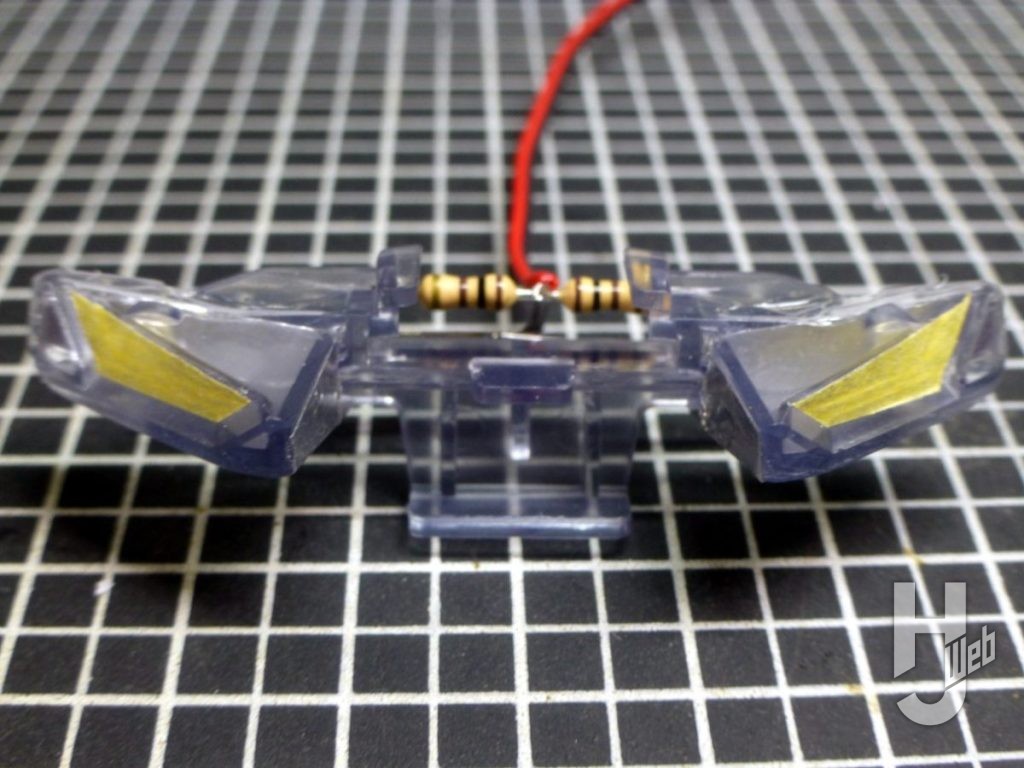

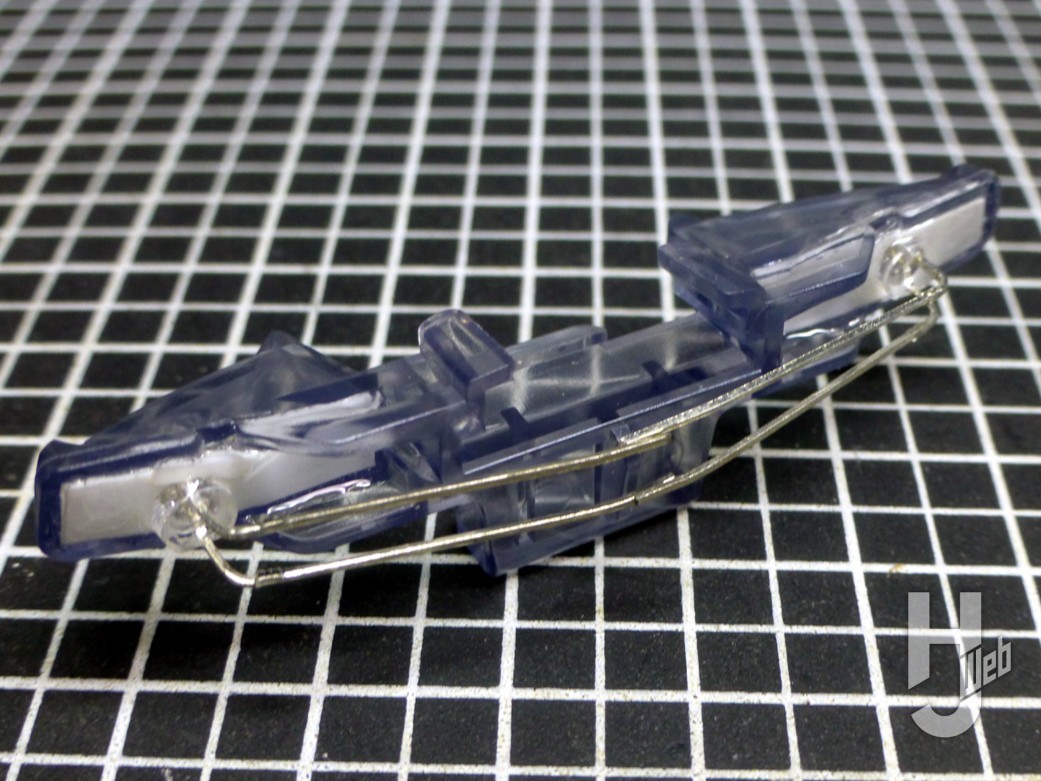

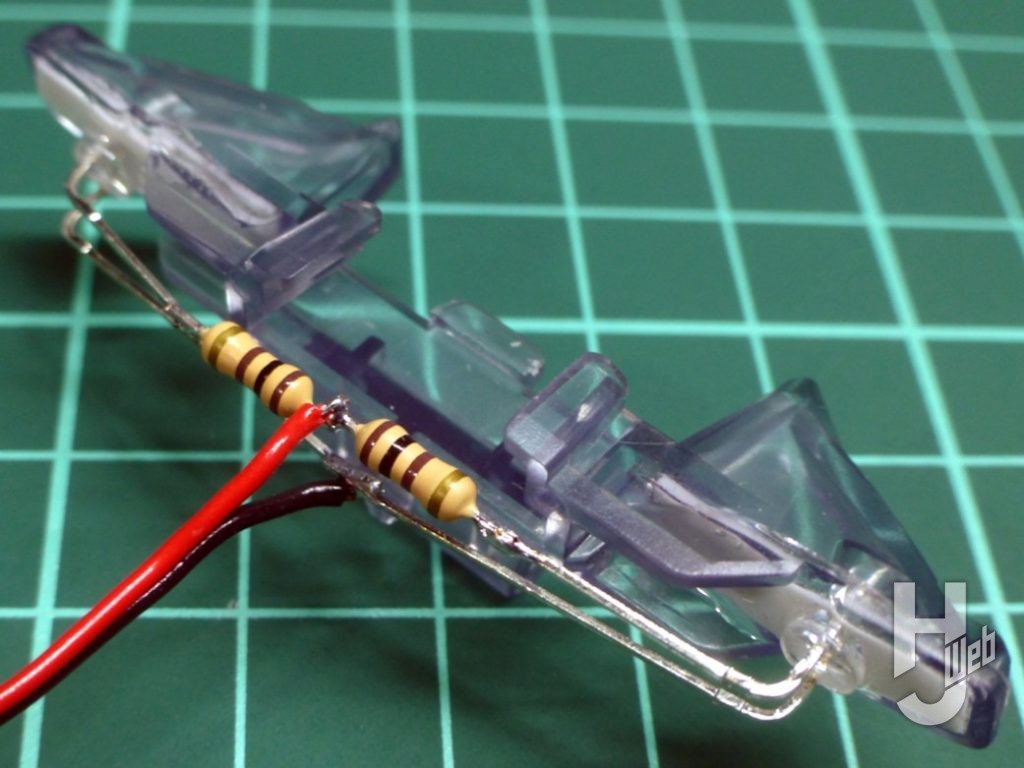

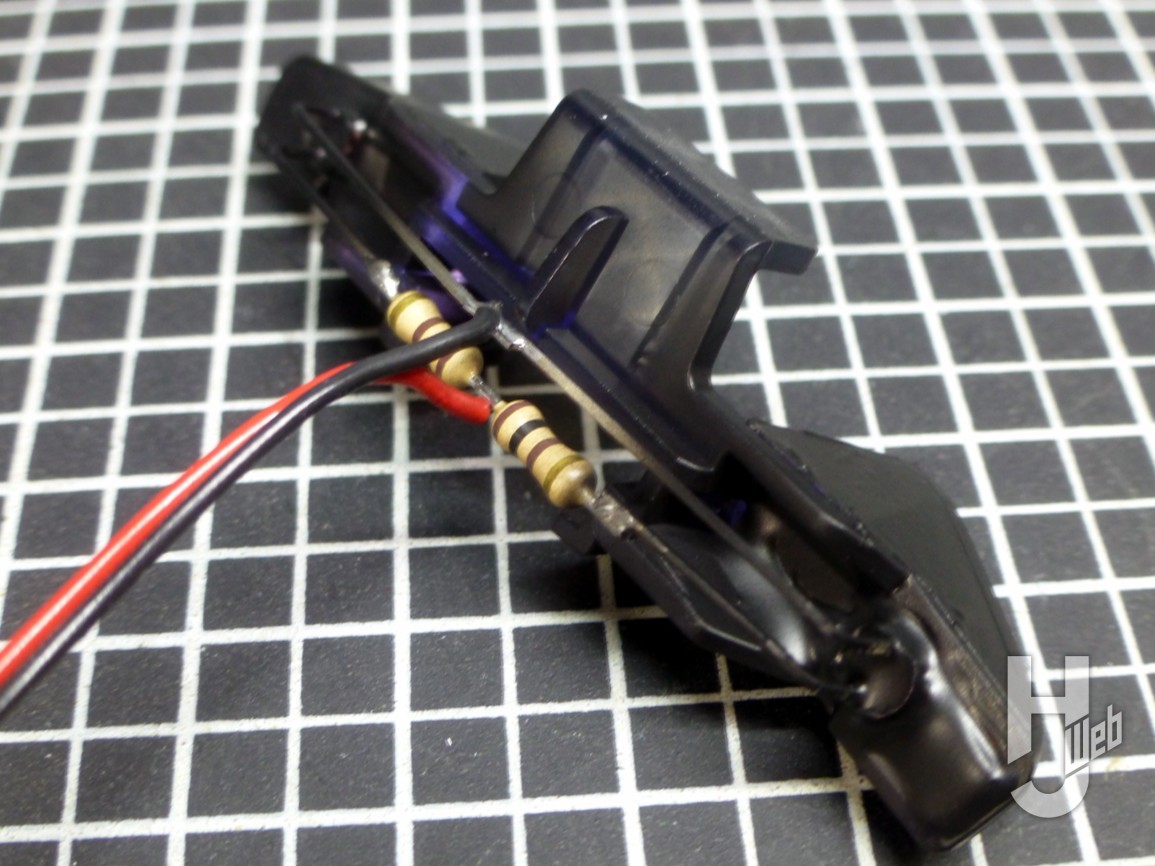

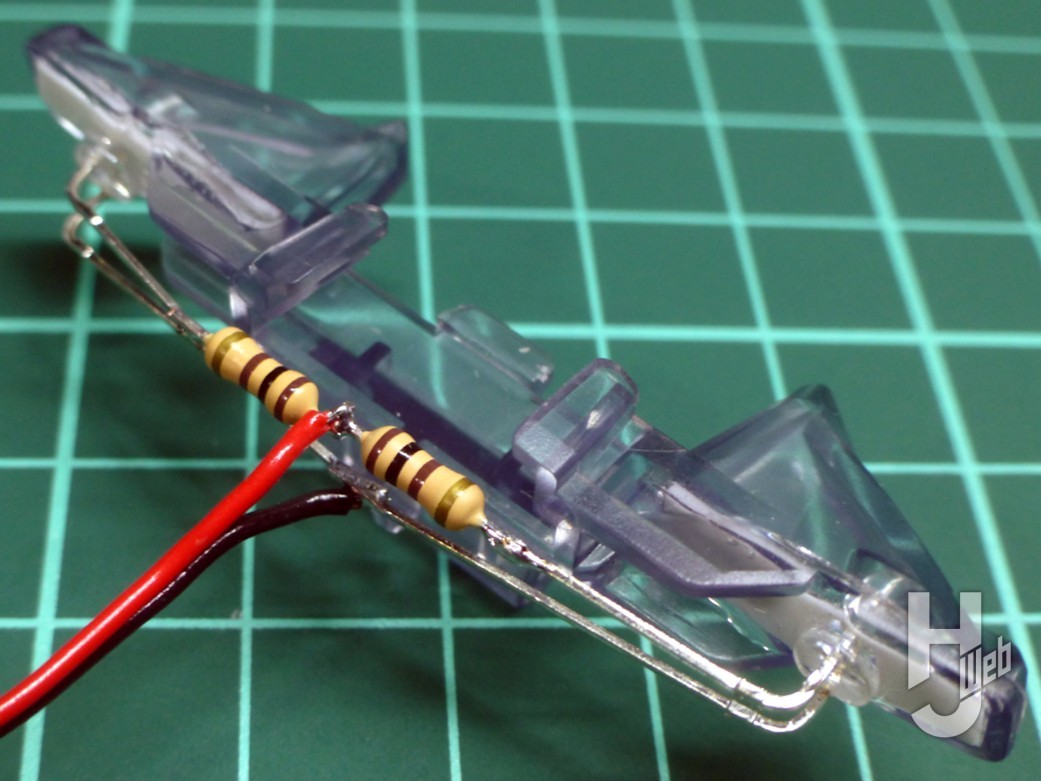

　前回説明したように4.5Vの電源をそのままLEDに使うと電圧が高すぎて壊れてしまうので、抵抗を取り付けます。白色LEDには100Ωの抵抗（茶・黒・茶・金）2本を、3ｍｍ程度の間隔でハンダ付け。余分な足を切り、LEDの足の長い方（上）を、繋いだ抵抗の幅にハンダ付けする分3ｍｍほどプラスして切断し、ハンダ付けします。
　あまりハンダごてを当て過ぎると、別のハンダ付けした部分まで溶けて外れてしまいますので、前回説明した通り、予めハンダを盛っておいて、素早く作業するのがコツです。樹脂のパーツにハンダごてが触れると一瞬で溶けてしまいますので、不安な方はマスキングテープでパーツを固定してから作業すると失敗が少ないと思います。

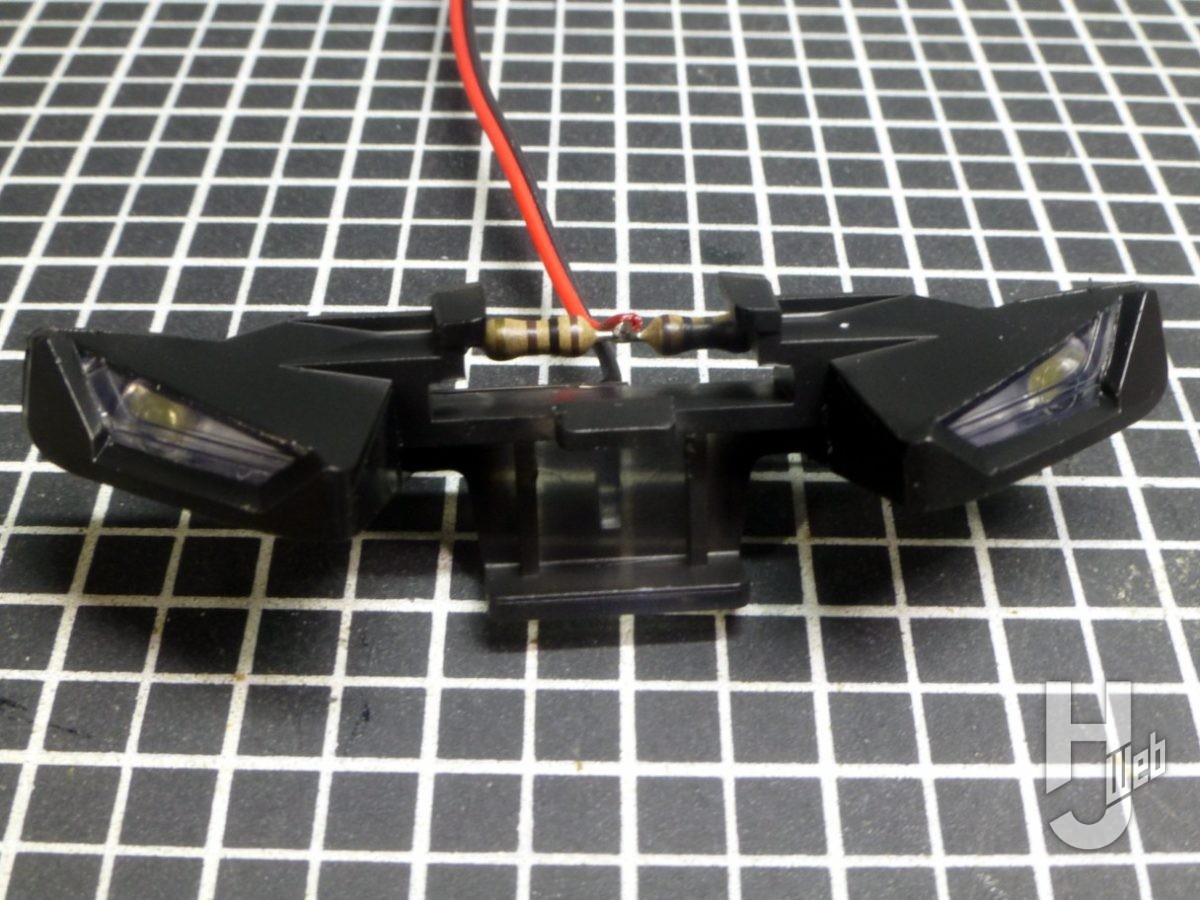

■遮光のための塗装をしよう

　遮光のため、ヘッドライトケースのレンズ以外の部分をブラックで塗装します。レンズ部分はマスキングテープ等でマスキングしておきましょう。

■テールライトも光らせよう

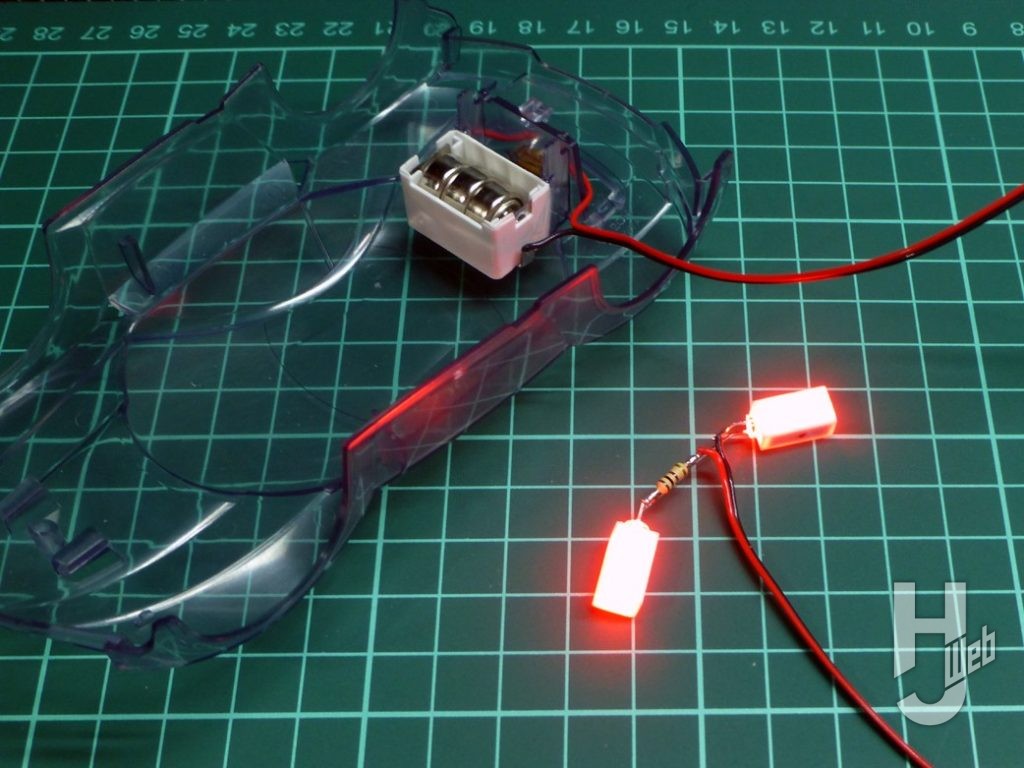

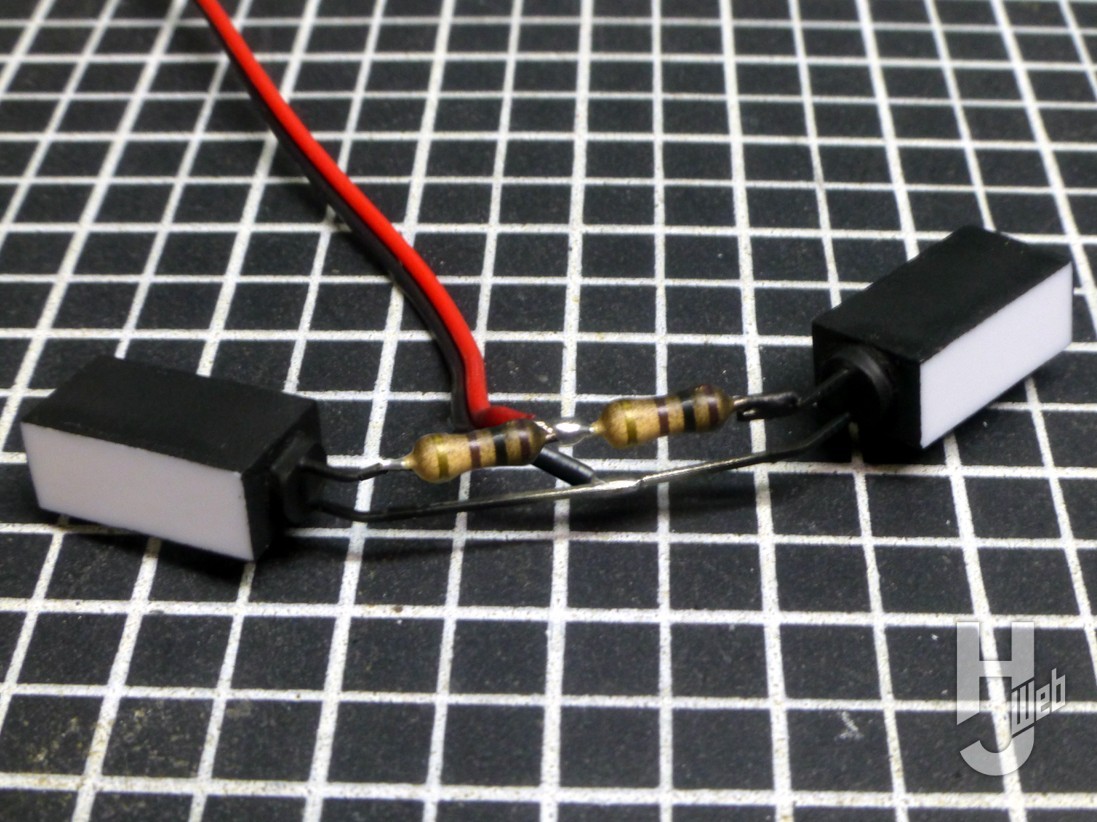

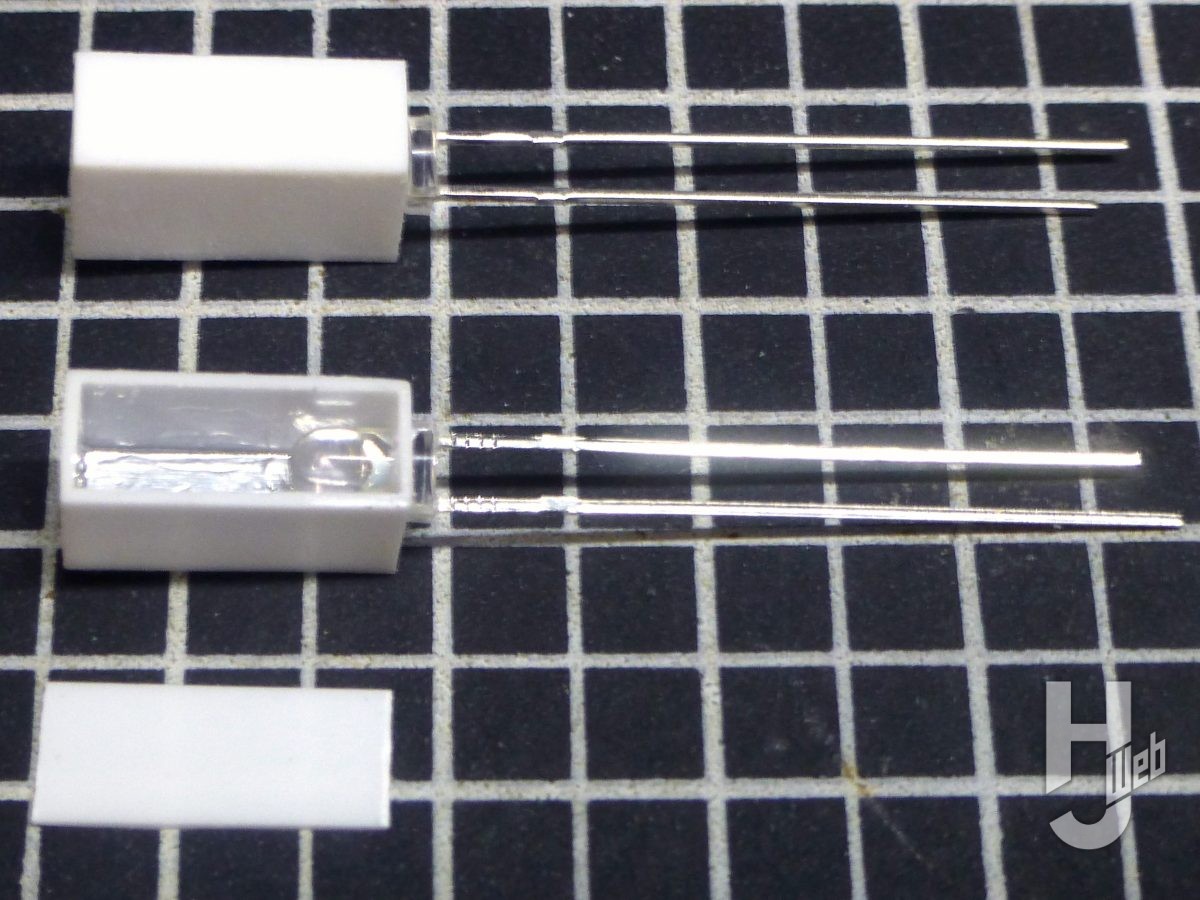

　さらに欲張って、テールライトも点灯させてみましょう！ テールライトはヘッドライトのようにパーツ分けされていないので、工作がちょっと面倒です。 今回は赤いLEDの大きさに合わせて、プラ板でテールライトケースを作ってみました。

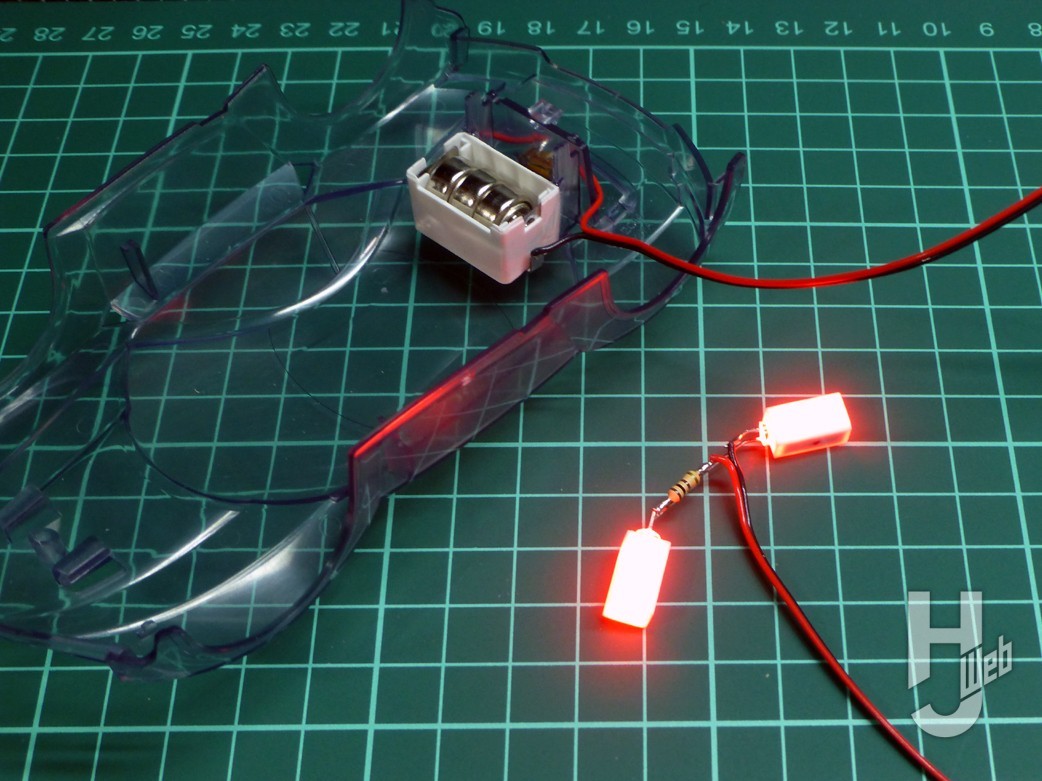

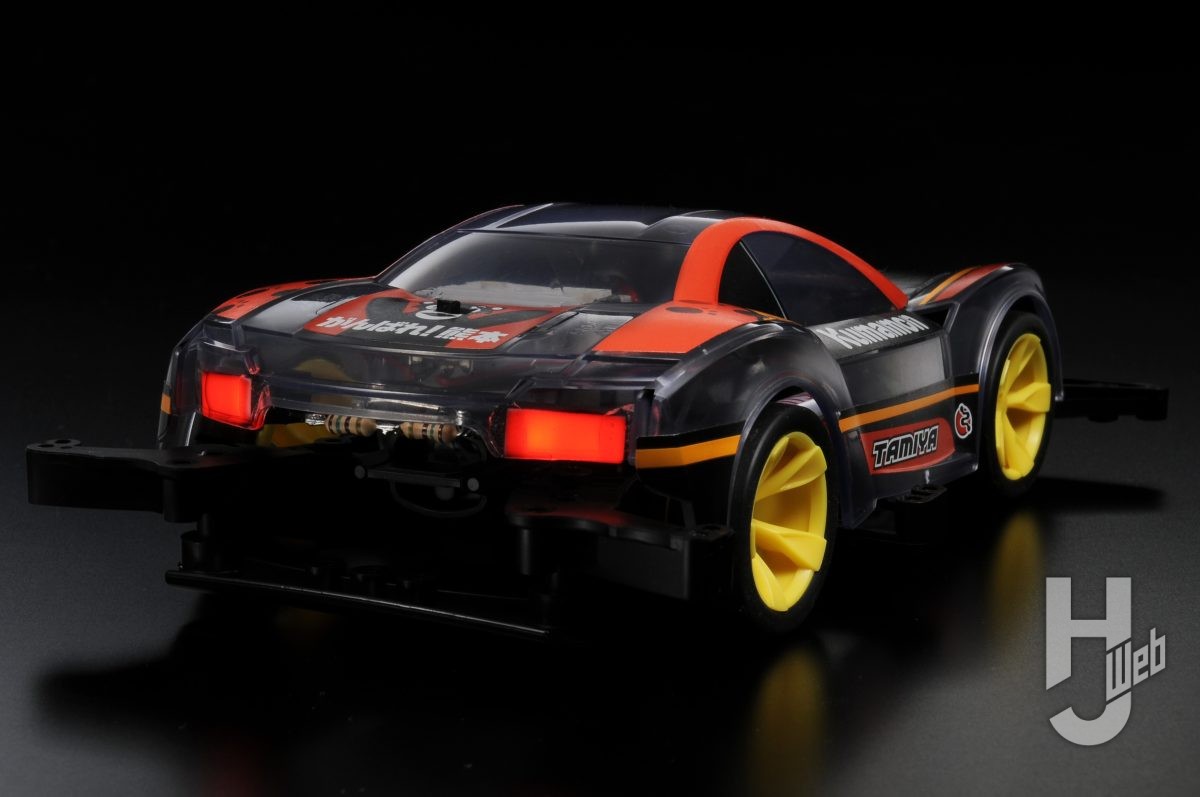

■赤く光るテールライトが完成！

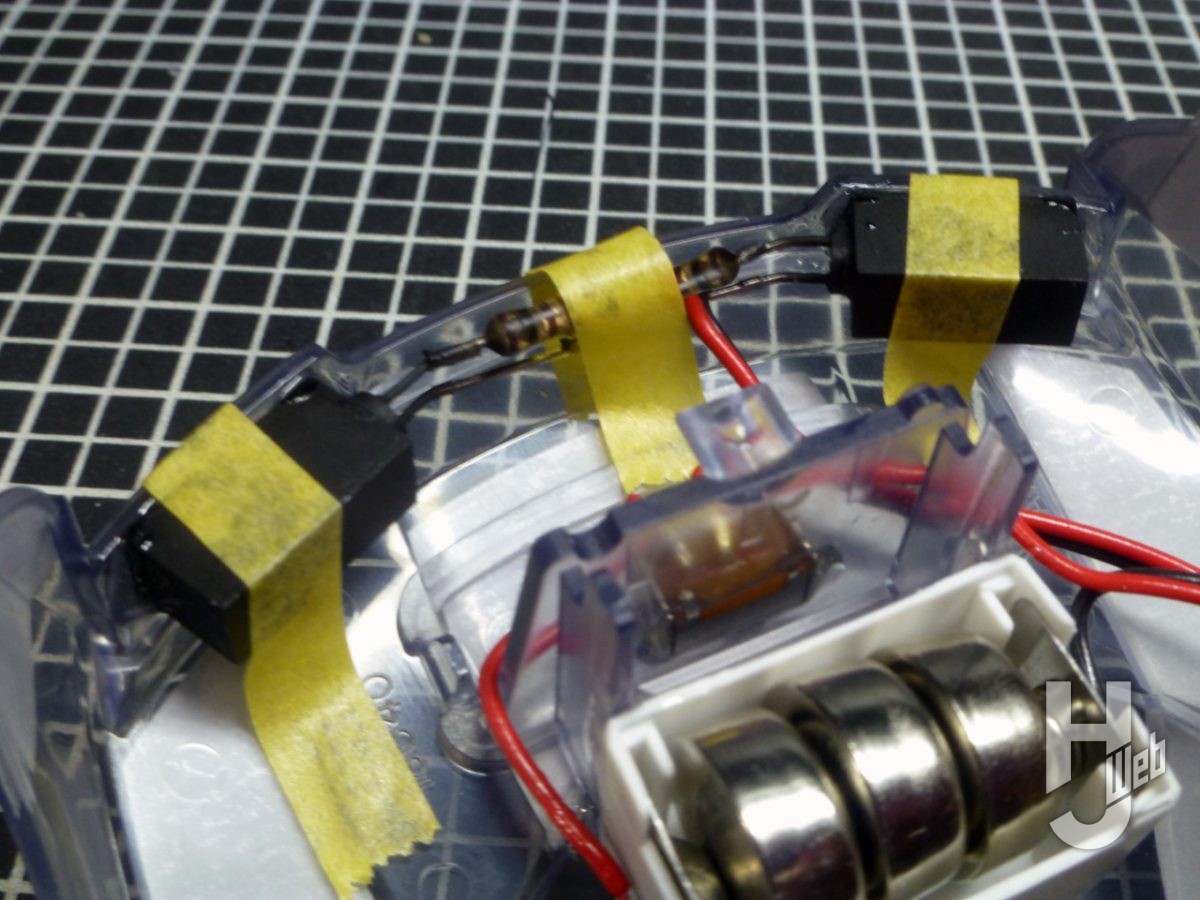

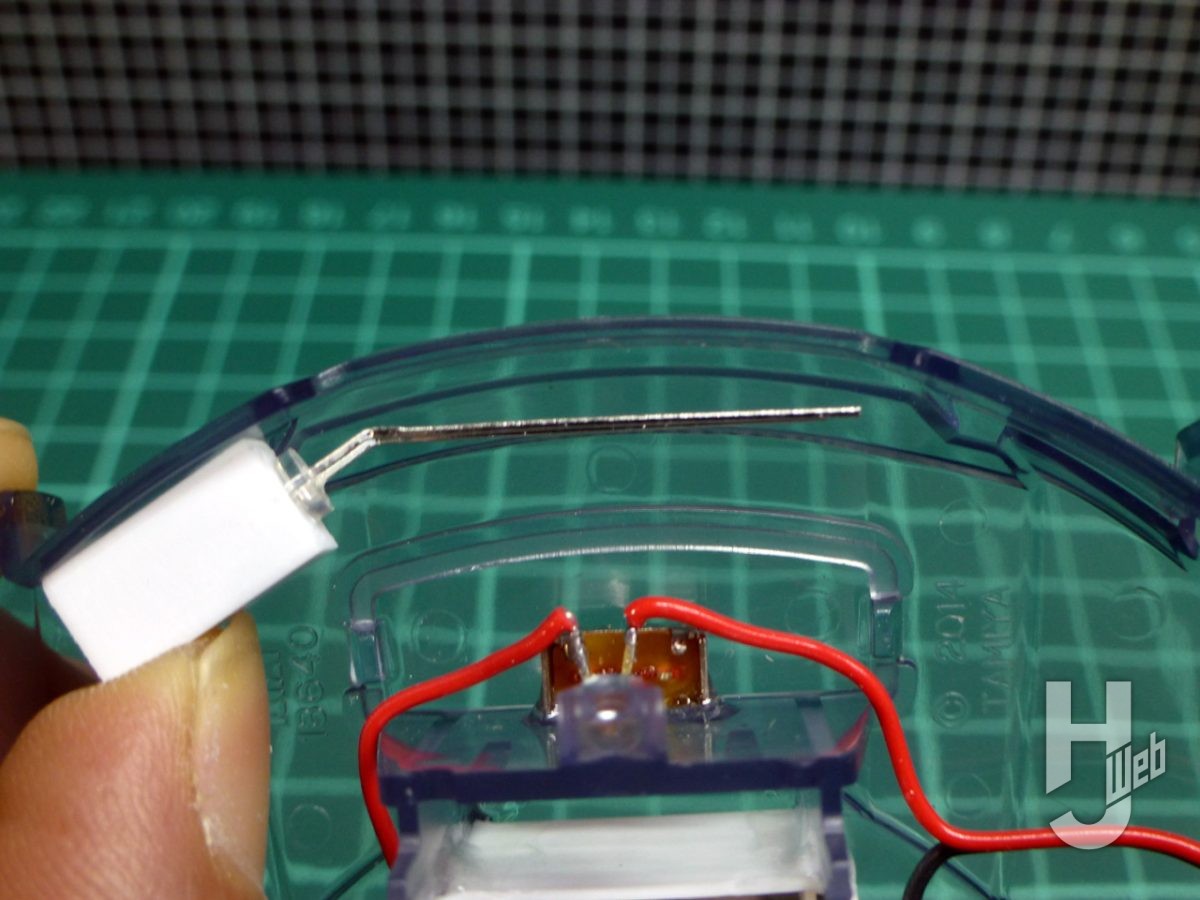

　さて、これでテールライトも発光させることができました。電線は、最後に長さを調節してハンダ付けします。
　この時点ではまだ仮配線のままにしておいてください。ちなみにレンズ面をマスキングする際、実際の車などを参考に形状を丸やスリットなどにアレンジしても面白そうですね。

※タミヤ公認競技会のレギュレーションでは、はんだを使った改造は禁止されています。このマシン改造の場合、公認競技会のレースには参加できません。

---
